Un prototipo efficace pressofuso in zinco è la principale salvaguardia contro la rilavorazione degli utensili a sei cifre e i catastrofici ritardi nel lancio del prodotto. Gli ingegneri devono affrontare una pressione costante per convalidare i progetti delle parti prima di impegnarsi in progetti costosi, stampi di produzione permanente. La scelta di un metodo di prototipazione che non riesce a replicare le prestazioni del materiale finale introduce enormi rischi finanziari, poiché un difetto di progettazione scoperto dopo il taglio dello strumento può far deragliare il budget e la pianificazione dell'intero progetto.
Questa guida fornisce un quadro tecnico per valutare le opzioni di prototipazione. Analizzeremo i metodi principali, dalla lavorazione CNC e fusione per gravità agli utensili morbidi per le serie di pre-produzione. Analizzeremo anche i compromessi materiali tra leghe di zinco e alluminio, fornire una lista di controllo DFM per i componenti di zinco, e dettaglia le implicazioni critiche in termini di costi e tempistiche per ciascun approccio per garantire che il tuo progetto sia pronto per la produzione in grandi volumi.
Metodi per la creazione di prototipi pressofusi in zinco: Dal CNC al Soft Tooling
La scelta del giusto metodo di prototipazione dello zinco dipende dalle caratteristiche di progettazione specifiche, come le proprietà meccaniche o la finitura superficiale, che richiedono la convalida prima di impegnarsi nella produzione di attrezzature.
Lavorazione CNC da barra di zinco solida
La lavorazione di prototipi direttamente da barre di zinco solide è il percorso più diretto per convalidare forma e adattamento senza alcun investimento in attrezzature. Questo metodo sottrattivo fornisce una buona approssimazione delle proprietà meccaniche della parte finale, rendendolo ideale per una rapida, cicli di validazione a bassa quantità. Mentre il costo unitario è elevato, elimina completamente le spese di attrezzatura, offrendo un modo rapido per ottenere parti fisiche per test iniziali e feedback.
Colata in stampi in gesso per lotti a basso volume
Colata in stampi in gesso, una forma di utensili morbidi, utilizza stampi in gesso o gomma creati da un modello master SLA o CNC. Questo approccio riduce drasticamente i costi iniziali, con investimenti in attrezzature spesso intorno a solo 10% di uno stampo di produzione finale. È adatto per piccoli lotti economici 50-100 unità. Il processo facilita inoltre modifiche della geometria rapide ed economiche in base ai risultati dei test sui campioni iniziali, consentendo il perfezionamento del progetto prima che l'utensileria sia finalizzata.

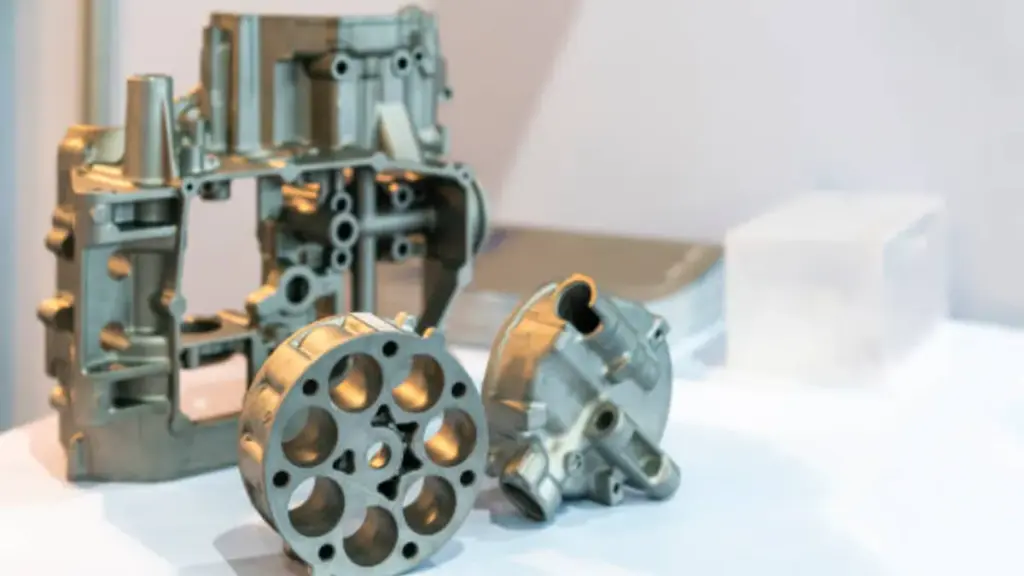

Stampi a cavità singola per la validazione a livello di produzione
L'utilizzo di uno stampo a cavità singola è il metodo di valutazione della massima fedeltà disponibile prima della produzione su vasta scala. Questo processo crea prototipi con proprietà meccaniche e finiture superficiali identiche alle parti prodotte in serie perché utilizza le stesse leghe di produzione (come Zamak 3 O 5), alta pressione, e parametri di fusione. Serve come test definitivo per le prestazioni, assemblaggio, ed estetica, garantire che il progetto convalidato funzionerà come previsto una volta trasferito agli strumenti di produzione multi-cavità.
Selezione dei materiali: Pressofusione di zinco vs pressofusione di alluminio
La scelta tra zinco e alluminio rappresenta un compromesso diretto tra la riduzione del peso e la necessità di elevata resistenza agli urti e complessità della forma netta del componente.
Proprietà meccaniche e rapporto peso-densità
La decisione primaria tra questi materiali spesso dipende da requisiti meccanici fondamentali. Le leghe di alluminio come A380 offrono un rapporto resistenza/peso superiore con una densità intorno 2.7 g/cm³, rendendoli la scelta predefinita per l'alleggerimento dei componenti automobilistici e dei contenitori elettronici di grandi dimensioni. Se la riduzione della massa dei componenti è l'obiettivo principale dell'ingegneria, l’alluminio è il punto di partenza logico.
Leghe di zinco, come Zamak 3 e Zamak 5, sono significativamente più densi a circa 5.0 g/cm³ e può essere più del doppio più resistente delle fusioni in alluminio. Ciò conferisce loro una maggiore resistenza agli urti e migliori caratteristiche di smorzamento delle vibrazioni. Lo zinco è più adatto per le applicazioni che richiedono durabilità, integrità strutturale, e la capacità di lanciare complessi, parti a forma di rete con lavorazione secondaria minima.
Conducibilità termica e prestazioni elettriche
L’eccellente conduttività termica dell’alluminio lo rende lo standard industriale per la dissipazione del calore. È il materiale di riferimento per la gestione termica in applicazioni come alloggiamenti per illuminazione esterna a LED ad alta potenza e veicoli a nuova energia (NEV) componenti del gruppo propulsore. La capacità del materiale di trasferire il calore in modo efficiente è fondamentale per le prestazioni e la durata del gruppo elettronico.
Entrambi i materiali forniscono un'efficace schermatura EMI per i componenti elettronici sensibili. Proprietà intrinseche dello zinco, Tuttavia, può offrire un vantaggio prestazionale nelle applicazioni ad alta frequenza, rendendolo un forte candidato per gli involucri di comunicazione 5G in cui l’integrità del segnale è fondamentale. La scelta del materiale influenzerà direttamente l'intera strategia di gestione termica del prodotto.
Opzioni di finitura superficiale e resistenza alla corrosione
I requisiti di finitura sono un importante elemento di differenziazione. Lo zinco è particolarmente adatto per la placcatura decorativa e protettiva di alta qualità, compreso il cromo, nichel, e finiture satinate. La sua superficie come fusione è intrinsecamente più liscia di quella dell'alluminio, che spesso riduce o elimina la necessità di fasi di lucidatura secondarie prima della finitura.
L'alluminio è l'unica opzione per l'anodizzazione, un processo elettrochimico che crea un duro, resistente alla corrosione, e spesso strato di ossido decorativo. Questa finitura è parte integrante della parte stessa e non può essere applicata allo zinco. Mentre l’alluminio ha naturalmente una maggiore resistenza alla corrosione, le prestazioni di entrambi i materiali possono essere ulteriormente migliorate con processi come la passivazione e il rivestimento a polvere, con prestazioni finali generalmente convalidate mediante test standardizzati in nebbia salina.
Il tuo IATF unico 16949 Partner pressofusione
IL “Divario materiale”: Il distruttivo Zaak 3 Prestazioni con fusione a gravità
I prototipi realizzati per gravità offrono una rapida, metodo a basso costo per convalidare la geometria della parte, ma i dati sulle prestazioni sono solo direzionali a causa del divario di materiale intrinseco con la pressofusione di produzione.
Logica per la prototipazione con fusione a gravità
La prototipazione con fusione per gravità fornisce un percorso economicamente vantaggioso per la convalida della progettazione in fase iniziale riducendo drasticamente l'investimento iniziale. Strumenti per questo metodo, spesso utilizzando stampi in gesso, in genere costa solo circa 10% di uno stampo di produzione finale. Questo approccio accelera il ciclo di sviluppo, consegna delle parti fisiche iniziali per la valutazione geometrica e i controlli di idoneità all'interno 2-3 settimane. Il processo supporta anche rapide modifiche alla progettazione, poiché gli ingegneri possono utilizzare modelli master SLA o CNC facilmente modificabili per perfezionare la forma del componente prima di impegnarsi in costose attrezzature dure.
Confronto delle proprietà meccaniche: Gravità vs. Pressione
Gli ingegneri devono riconoscere che i prototipi realizzati con fusione per gravità non replicano la resistenza meccanica della pressofusione ad alta pressione. Il processo di gravità non ha la forza necessaria per ottenere lo stesso consolidamento e densità del materiale, con conseguente parti con duttilità e tenacità inferiori. Di conseguenza, dovresti aspettarti tolleranze dimensionali più ampie e una precisione inferiore rispetto alle parti di produzione finali. Anche la finitura superficiale degli stampi in gesso è un'approssimazione approssimativa e non corrisponde alla qualità ottenibile con un componente attrezzato per la produzione.
Collegare i dati del prototipo alla pianificazione della produzione
Utilizza strategicamente i dati dei prototipi fusi per gravità per orientare la transizione verso la produzione di massa. Il valore principale risiede nella convalida fisica, non test delle prestazioni. Un piano chiaro garantisce che le informazioni dettagliate sul prototipo guidino correttamente la pianificazione della produzione senza creare false aspettative sulle capacità della parte finale.
- Utilizza prototipi fusi per gravità per verificare l'idoneità, modulo, e l'integrità geometrica complessiva all'interno dell'assieme previsto.
- Identificare le aree critiche, come superfici di accoppiamento o fori di precisione, che richiederà una lavorazione di finitura per soddisfare le specifiche finali.
- Trattare tutti i dati sulle prestazioni meccaniche come direzionali, comprendere che la convalida del progetto finale richiede che le parti vengano realizzate a partire dall'attrezzatura di produzione effettiva.
IL “Utensili morbidi” Strategia: Collegare prototipo e produzione
Gli utensili morbidi convalidano la geometria e la funzione della parte con proprietà di fusione reali, riducendo i rischi del sostanziale investimento richiesto per gli stampi di produzione di acciaio temprato utilizzati nella produzione di massa.
Colata in stampi in gesso per la validazione di volumi ridotti
Colata in stampi in gesso, noto anche come fusione in stampo di gomma plastica (giri al minuto), è un metodo collaudato per creare prototipi funzionali senza impegnarsi nella produzione completa di attrezzature. Il processo inizia utilizzando un modello principale SLA o lavorato a CNC per creare utensili riutilizzabili per fonderia di gomma siliconica. Questo approccio riduce drasticamente i costi iniziali, con l'investimento iniziale in attrezzature che arriva a circa 10% di uno stampo di produzione in acciaio. Il basso costo e la velocità di questo metodo facilitano modifiche geometriche rapide ed economiche, consentendo ai team di ingegneri di ripetere e perfezionare i progetti prima di bloccarli in strumenti rigidi. Si tratta di una soluzione pratica per la produzione di lotti fino a diverse migliaia di parti per test funzionali rigorosi o per un ingresso anticipato sul mercato.
Produzione additiva per la creazione rapida di modelli e stampi
La produzione additiva accelera l’introduzione di nuovi prodotti (NPI) ciclo accorciando il percorso dalla progettazione digitale alle prime parti metalliche fisiche. Stereolitografia (SLA) i modelli possono essere utilizzati per creare direttamente stampi in acciaio H-13 di breve durata per la pressofusione. Ciò garantisce che i prototipi risultanti abbiano proprietà termiche e meccaniche che corrispondono a quelle di un ciclo di produzione completo, offrendo dati altamente affidabili per la convalida. Mentre le parti in plastica stampate in 3D offrono un modo economico per eseguire valutazioni visive e convalida dell’imballaggio, non possono essere utilizzati per la valutazione delle prestazioni. Il vero valore sta nell’utilizzo di tecniche additive per costruire attrezzature temporanee che forniscano rapidamente componenti metallici di livello produttivo.
Valutazione dei compromessi rispetto ai prototipi lavorati
La scelta tra utensili morbidi e lavorazione CNC da barra dipende interamente dall'obiettivo della convalida. Uno testa il processo di fusione, mentre l'altro testa la materia prima. La decisione richiede una chiara comprensione della struttura dei costi e degli obiettivi ingegneristici per il prototipo.
- Proprietà della parte: Gli utensili morbidi producono parti con proprietà di fusione reali, compresa la struttura del grano e la potenziale porosità. La lavorazione CNC da barre piene convalida la resistenza intrinseca del materiale ma non replica alcun effetto del processo di fusione stesso.
- Struttura dei costi: La lavorazione non comporta investimenti in attrezzature ma ha un costo per pezzo elevato, rendendolo ideale per quantità inferiori a cinque. Gli utensili morbidi richiedono un investimento modesto ma raggiungono un costo unitario significativamente inferiore per lotti che vanno da decine a migliaia di parti.
- Finitura superficiale: La finitura superficiale degli stampi in gesso rappresenta più fedelmente la struttura e l'aspetto del pezzo pressofuso finale rispetto a una superficie lavorata. Ciò è fondamentale per convalidare sia l'estetica che alcuni requisiti funzionali come le superfici di tenuta.
Progettazione per la produzione (DFM) Lista di controllo per le parti in zinco
Una revisione DFM disciplinata per le parti in zinco è il percorso più diretto per ridurre la rilavorazione degli utensili, controllo dei costi unitari, e accelerare il time-to-market.
Selezione della lega e uniformità dello spessore della parete
Il processo DFM inizia con la selezione dei materiali. Specificando leghe di zinco standard come Zamak 3 o Zama 5 garantisce proprietà dei materiali costanti e prestazioni prevedibili, il che è fondamentale quando si produce in sedi globali in Cina, Messico, o il Vietnam. La geometria della parte deve integrare le caratteristiche di flusso della lega. Progettare uno spessore uniforme delle pareti è essenziale per favorire il riempimento completo dello stampo, prevenendo difetti come la porosità, e garantire velocità di raffreddamento costanti. Bruschi cambiamenti di spessore creano concentrazioni di stress. Per migliorare sia il flusso del metallo fuso durante la fusione che la resistenza strutturale della parte finale, incorporare raggi generosi su tutti gli angoli interni ed esterni. Gli angoli interni acuti impediscono il flusso e creano punti deboli soggetti a fessurazioni sotto carico.
Angoli di sformo, Tolleranze, e finitura superficiale
Ogni caratteristica di una parte pressofusa deve essere progettata per la producibilità. Applicare gli angoli di sformo a tutte le superfici parallele alla direzione di trazione dello stampo; questo non è negoziabile per garantire una facile espulsione della parte senza danneggiare il componente o l'utensile. Il tuo progetto dovrebbe anche definire tolleranze dimensionali realistiche. Mentre la pressofusione può contenere tolleranze generali di ±0,1 mm, specifiche più rigorose spesso richiedono una lavorazione CNC secondaria, il che aumenta sia il costo per pezzo che il tempo di consegna. Contrassegnare chiaramente i disegni per indicare quali superfici sono estetiche e quali sono puramente funzionali. Ciò consente operazioni di finitura mirate, evitando costi inutili su aree non critiche del componente.
Percorso di prototipazione per la validazione del progetto
La scelta del metodo di prototipazione corretto dipende interamente dai tuoi obiettivi di convalida. Non esiste un unico metodo perfetto, e ogni percorso presenta un diverso equilibrio di costi, velocità, e fedeltà alla parte finale della produzione. I prototipi realizzati utilizzando metodi diversi non avranno proprietà meccaniche o finiture superficiali identiche rispetto a una parte di produzione pressofusa.
- Lavorazione CNC: La lavorazione di una parte da una barra di zinco solida è il modo più rapido per convalidare forma e adattamento. Non richiede investimenti in attrezzature, ma ha un costo per pezzo elevato e non replica la struttura della grana o la superficie di una parte fusa.
- Stampi a cavità singola: Per testare le reali proprietà meccaniche, uno stampo prototipo a cavità singola è quanto di più vicino si possa ottenere a una parte di produzione. Utilizza la stessa lega di produzione e il processo ad alta pressione, rendendolo ideale per test funzionali rigorosi.
- Colata in stampi in gesso: Questo metodo basato sulla gravità offre un modo economicamente vantaggioso per produrre piccoli lotti di parti con geometrie complesse. È particolarmente adatto per l'iterazione di un progetto prima di impegnarsi nell'alto costo degli strumenti di produzione.
Costo & Analisi della cronologia: Prototipazione vs. Stampi di produzione
La scelta del giusto percorso di attrezzaggio bilancia l'investimento iniziale con il costo unitario, incidendo direttamente sulla redditività del progetto e sul time-to-market.
Ripartizione dell'investimento iniziale per tipo di attrezzatura
L'investimento iniziale in attrezzature è la decisione finanziaria più significativa in un progetto di pressofusione. Stampi di produzione completa, che sviluppiamo nel nostro stabilimento in Cina per ottimizzare i costi, rappresentano il maggiore esborso di capitale. Per la validazione e la produzione di ponti, gli utensili morbidi come gli stampi in gesso offrono una barriera all'ingresso inferiore, con un investimento di circa 10% del costo di uno stampo di produzione. La lavorazione CNC elimina completamente l’investimento diretto in utensili, poiché i costi sono calcolati per parte, rendendolo ideale per i campioni iniziali di forma e adattamento. Occupare la via di mezzo, Gli stampi prototipo a cavità singola richiedono un investimento moderato ma producono parti con proprietà meccaniche quasi identiche alle unità di produzione finali.
Analisi dei costi unitari tra i volumi di produzione
I costi unitari sono inversamente proporzionali all’investimento iniziale in attrezzature. Gli stampi di produzione offrono il costo unitario più basso, rendendoli l'unica opzione praticabile per la produzione di massa 3,000 unità o più, dove l'elevata spesa per le attrezzature viene ammortizzata in modo efficace. Utensili morbidi, come la fusione in stampi in gesso, è conveniente per cicli di produzione brevi o temporanei fino a diverse migliaia di unità. Uno stampo prototipo a cavità singola offre un costo unitario moderato, utile per convalidare le caratteristiche critiche delle parti prima di impegnarsi in costosi utensili multi-cavità. La lavorazione CNC comporta il costo unitario più elevato con un ampio margine, rendendolo poco pratico per qualsiasi cosa oltre a pochi campioni iniziali per la revisione fisica.
Tempistiche del progetto: Dalla finalizzazione del progetto alle prime parti
La tempistica per ricevere le prime parti varia drasticamente a seconda del metodo scelto. Richiedono stampi per la produzione completa fabbricati nel nostro stabilimento in Cina 25-35 giorni per l'attrezzatura prima dell'ispezione del primo articolo (FAI) può verificarsi. I metodi di prototipazione offrono tempi di consegna significativamente più rapidi.
- Prototipi lavorati a CNC: L'opzione più veloce, consegna di parti fisiche entro pochi giorni dall'invio del file CAD.
- Prototipi di stampi in gesso: Fornisce le parti iniziali del getto entro a 2-3 arco temporale della settimana.
- Pressofusione rapida (Modelli SLA): Produce campioni iniziali in 5-8 settimane, influenzato dalla complessità geometrica della parte.
Modifica del progetto: Flessibilità e impatto sui costi
La capacità di modificare un progetto è un fattore critico durante lo sviluppo. La modifica di uno stampo per la produzione di acciaio temprato è complessa, costoso, e un processo dispendioso in termini di tempo che può introdurre ritardi significativi nel progetto. Al contrario, gli utensili morbidi realizzati con materiali come gesso o silicone consentono regolazioni rapide ed economiche alla geometria della parte, facilitando un processo iterativo di perfezionamento della progettazione. Il massimo grado di flessibilità deriva dalla lavorazione CNC e dalla stampa 3D; le modifiche al progetto vengono semplicemente aggiornate nel file CAD per la successiva esecuzione della parte, senza strumenti fisici da modificare.
Selezione degli strumenti strategici per il ciclo di vita delle NPI
Un'introduzione di nuovi prodotti di successo (NPI) utilizza diverse strategie di strumenti in ogni fase per gestire rischi e costi. Questo approccio strutturato garantisce che la convalida del progetto avvenga prima di impegnarsi nella produzione in grandi volumi.
- Fase concettuale: Utilizza la lavorazione CNC o la stampa 3D per i primi modelli fisici per convalidare la forma e l'adattamento di base.
- Fase di raffinazione: Utilizza strumenti software per test funzionali iterativi in cui sono previste frequenti modifiche alla progettazione che devono essere implementate in modo rapido e conveniente.
- Fase di pre-produzione: Utilizza stampi prototipo a cavità singola per produrre parti con proprietà meccaniche a livello di produzione, confermando le prestazioni dei materiali e gli standard di finitura superficiale prima del ridimensionamento.
- Fase di produzione di massa: Impegnarsi nella multi-cavità, stampi di produzione in acciaio temprato per la produzione di grandi volumi, che potrà poi essere implementato presso le nostre strutture in Cina, Messico, o il Vietnam per soddisfare specifici obiettivi tariffari e logistici.
Conclusione
Selezionare il giusto metodo di prototipazione per la pressofusione di zinco è un primo passo fondamentale. Si tratta di bilanciare il bisogno di velocità, vincoli di bilancio, e fedeltà dei materiali per garantire che il progetto finale sia realizzabile. Una strategia di prototipazione ben pianificata ha un impatto diretto sul successo degli strumenti di produzione e riduce le costose revisioni lungo la linea.
Se stai sviluppando un nuovo componente di zinco, il nostro team di ingegneri può aiutarti a scegliere un metodo in linea con il tuo budget e la tua tempistica. Possiamo fornire un'analisi chiara per supportare la transizione dal prototipo alla produzione di massa.
Domande frequenti
Quanto costa un prototipo in pressofusione di zinco?
Il costo di un prototipo di pressofusione di zinco varia in modo significativo a seconda del metodo. Per metodi come la lavorazione CNC, non è previsto alcun investimento iniziale in attrezzature, ma il costo per pezzo è generalmente elevato. In alternativa, utensili morbidi (colata in stampi in gesso) offre un approccio più conveniente laddove gli utensili costano approssimativamente 10% di uno stampo di produzione finale, rendendolo adatto per creare campioni iniziali per la valutazione.
Cos'è l'utensileria morbida per la pressofusione?
Utensili morbidi, noto anche come fusione in stampi in gesso o fusione in stampi in gomma plastica (giri al minuto), è un metodo di prototipazione per lo zinco, alluminio, e leghe di magnesio. Utilizza modelli principali, spesso creato tramite SLA o CNC, per produrre attrezzature riutilizzabili per fonderia di gomma siliconica. Questo processo di fusione basato sulla gravità facilita modifiche geometriche rapide e semplici, rendendolo ideale per perfezionare un progetto prima di impegnarsi nella produzione di attrezzature.
Quanto tempo ci vuole per ottenere campioni pressofusi?
Il tempo di consegna dei campioni pressofusi dipende dal metodo di prototipazione. Utilizzo della fusione in stampi in gesso (una forma di utensili morbidi), i prototipi iniziali possono in genere essere prodotti in 2 A 3 settimane. Per altre tecniche di prototipazione rapida in cui i modelli vengono creati tramite metodi come la stereolitografia (SLA), la produzione dei campioni può richiedere da cinque a otto settimane, a seconda della geometria della parte.
Le parti prototipo sono robuste quanto le parti di produzione?
Ciò dipende interamente dal metodo di prototipazione. Uno stampo prototipo a cavità singola può produrre getti con le stesse proprietà meccaniche delle parti di produzione perché utilizza leghe e processi identici. Al contrario, le parti lavorate da barre di zinco offrono una ragionevole indicazione del potenziale meccanico, mentre i prototipi della stampa 3D non sono adatti per la valutazione delle prestazioni.
