اختيار السبيكة هو القرار الهندسي الأول على الإطلاق سبائك الألومنيوم يموت الصب مشروع, كما أنه يوفر تكلفة وأداء أكبر من أي خيار يتم اتخاذه لاحقًا. الموصلية الحرارية, القوة الميكانيكية, وقابلية الصب تسحب في اتجاهات مختلفة, والسبيكة التي تفوز على أحد المحاور نادرًا ما تفوز على المحاور الثلاثة. يقارن هذا الدليل سبائك الصب العمود الفقري (أدك12, A380, A360, و AlSi10Mg) ضد بعضنا البعض وضد 6061, لذلك يمكن لمهندسي التصميم والمشترين الفنيين وضع قائمة مختصرة للمواد المناسبة قبل بدء عرض الأسعار.
ماذا “جيد” يعني في سبائك الألومنيوم يموت الصب
كل اختيار للسبائك هو عبارة عن تجارة بين أربعة أسئلة. هل يمكن للسبائك أن تملأ القالب بالكامل (قابلية القابلية)? هل سينجو الجزء النهائي من أحماله الميكانيكية؟ (قوة)? هل ستنقل الحرارة إلى حيث يجب أن تذهب؟ (الموصلية الحرارية)? وهل يمكن إنتاج الحزمة بأكملها بتكلفة الوحدة التي يقبلها السوق الخاص بك?
يفضل صب القوالب بالضغط العالي السبائك ذات المحتوى العالي من السيليكون, لأن السيليكون يخفض نطاق الانصهار ويحسن التدفق إلى الجدران الرقيقة. نفس هذا السيليكون, يذوب في مصفوفة الألومنيوم, ينثر الإلكترونات الحاملة للحرارة ويقلل التوصيل الحراري. النتيجة العملية: نادرًا ما تكون السبائك الأسهل في الصب هي أفضل الموصلات الحرارية, وفهم مكان تطبيقك على هذا الطيف هو جوهر الاختيار.
للقيام بجولة أوسع حول عائلات السبائك التي يغطيها هذا الدليل, انظر لدينا نظرة عامة على ADC12, A380, A360, وسبائك سلسلة ENAC.
الموصلية الحرارية: نقل الحرارة من الصب
تحدد الموصلية الحرارية مدى سرعة مغادرة الحرارة لمحرك LED, السكن المحرك, أو لوحة البطارية. من بين سبائك الصب الشائعة, تنخفض الموصلية مع ارتفاع السيليكون والنحاس. A360, مع حوالي 9–10% السيليكون والحد الأدنى من النحاس, يجري ما يقرب من 110–115 ث / م·K في حالة الصب. ADC12 وA380, مع المزيد من النحاس ونوافذ النجاسة أوسع, الجلوس أقل, بالقرب من 90–100 ث / م·ك.

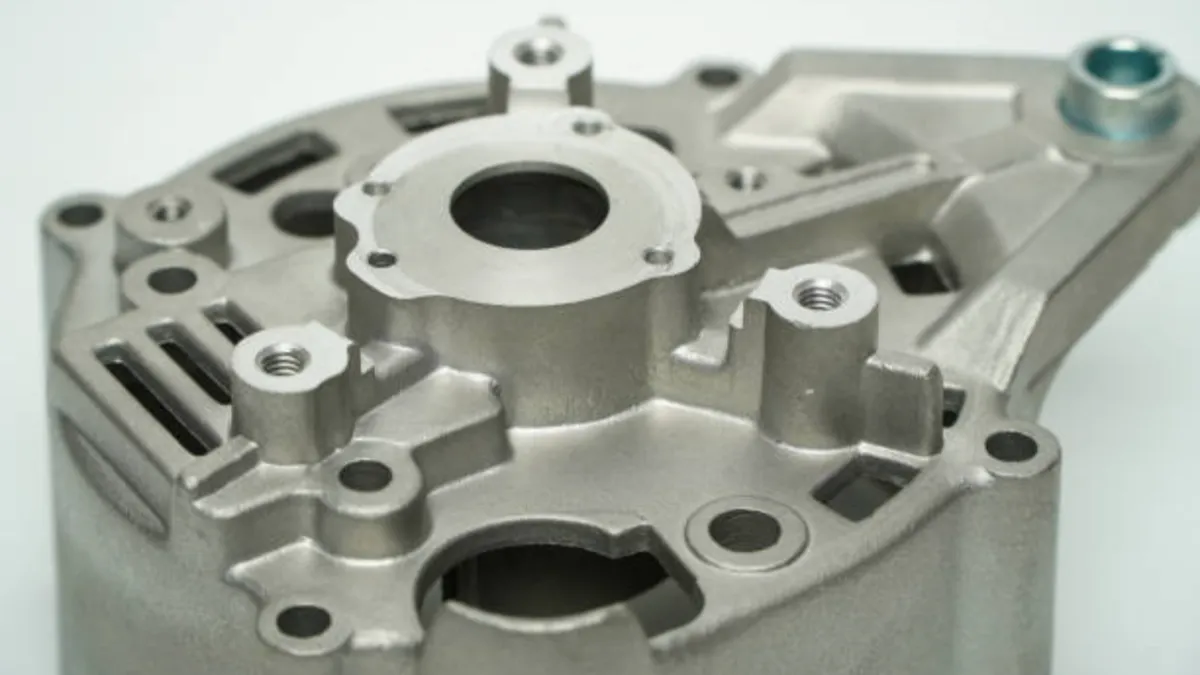

تعمل سبائك الصب منخفضة السيليكون المتخصصة على تحريك السقف إلى أعلى بكثير. سبائك مثل AlSi10Mg (مع الشوائب الخاضعة للرقابة) تصل تقريبًا 150 ث / م·ك, ودرجات صب القوالب عالية الموصلية المخصصة مثل AlSi8, LHB1, ويمكن أن يقترب HA7-S 200 ث / م·ك في الإنتاج. هذه الدرجات لها أهمية أكبر في علب مصابيح LED والألواح الحرارية للمركبات الكهربائية, حيث أن كل واط إضافي من التوصيل يقلل من درجة حرارة الوصلة ويطيل عمر الخدمة.
القوة الميكانيكية: A380, مقارنة بين ADC12 وA360
على القوة, السبائك السائدة أقرب مما تقترحه الأدبيات التسويقية. تصل قوة الشد النموذجية المصبوبة إلى حوالي 300–330 MPa لـ ADC12, A380, وA360 على حد سواء, مع قوة الخضوع في 150–170 فرقة ميغاباسكال. تبقى الاستطالة بأرقام فردية منخفضة لجميع سبائك الصب الغنية بالسيليكون, لذلك يجب تصميم الأجزاء لتحمل الأحمال بالضغط والقص بدلاً من الاعتماد على الليونة.
الاختلافات المهمة هي من الدرجة الثانية. توفر طائرة A380 توازنًا جيدًا بين القوة والقدرة على سد الفجوات, ولهذا السبب تظل السبيكة الافتراضية للأغراض العامة في مواصفات أمريكا الشمالية. يوفر A360 ليونة أفضل قليلاً وأفضل مقاومة للتآكل للمجموعة, الذي يناسب الأجزاء الهيدروليكية والملامسة للسوائل. يوفر ADC12 القوة بأقل تكلفة تذوب, وهو ما يفسر هيمنتها على سلاسل التوريد الآسيوية وأجهزة المستهلك والاتصالات ذات الحجم الكبير.

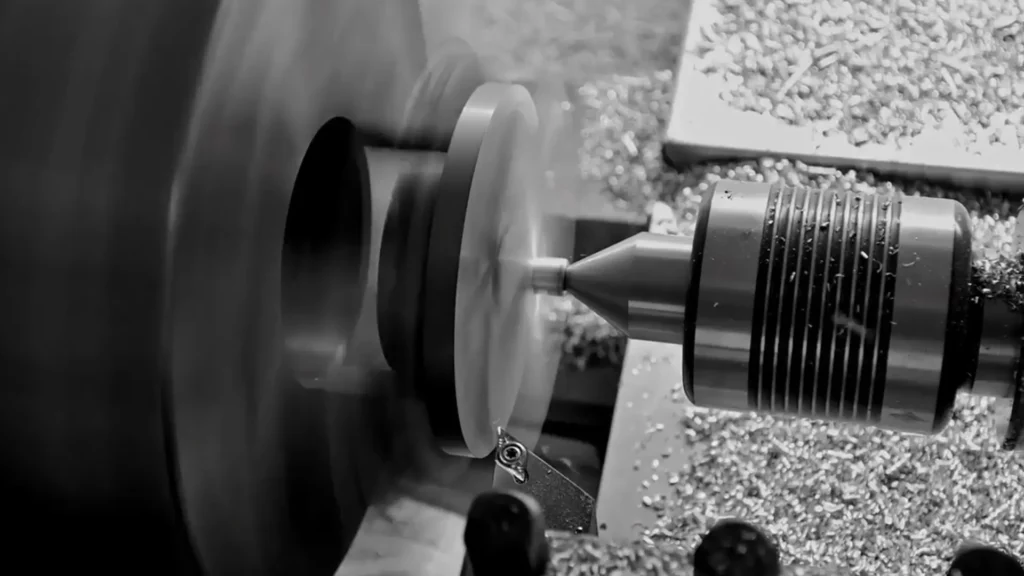

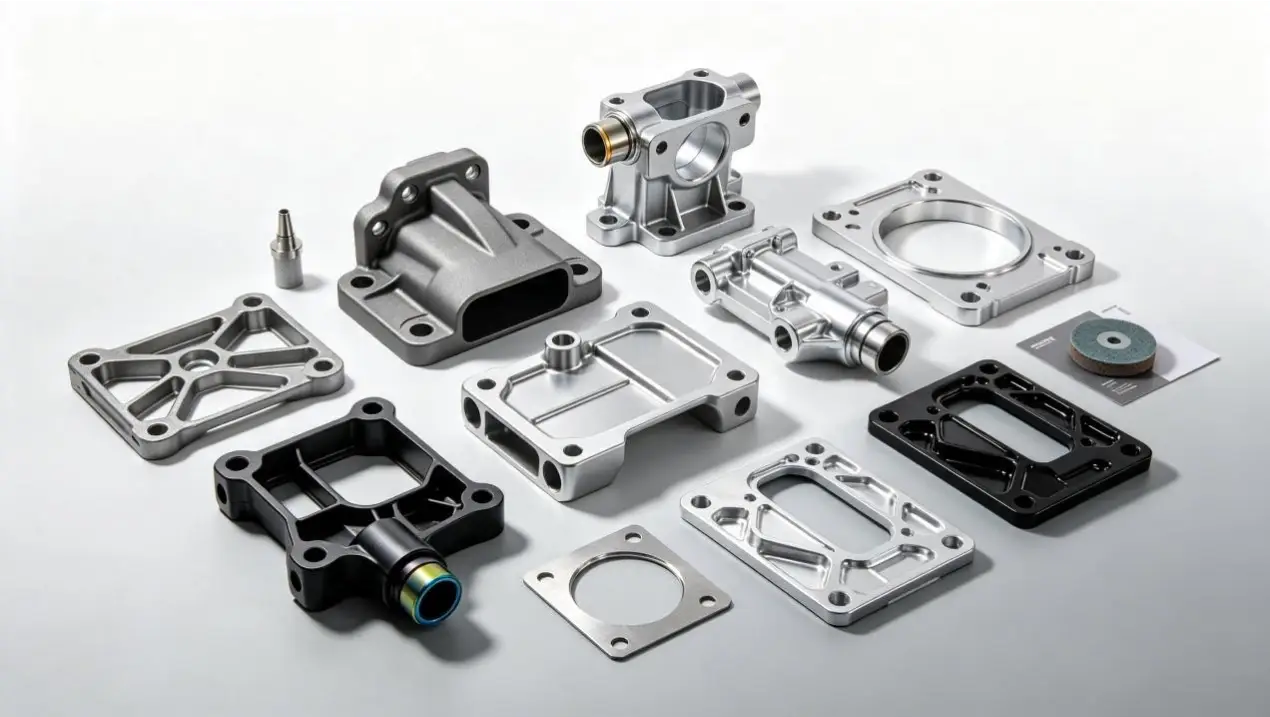

حيث يحتاج المشروع إلى قوة أعلى حقًا, الجواب عادة ليس سبيكة صب مختلفة ولكن أضلاع مضافة, سماكة محلية, أو تصنيع ما بعد الصب للأبعاد الحرجة. ملكنا عملية مراقبة الجودة يتحقق من الأبعاد النهائية لمعدات CMM بحيث يتم الاحتفاظ ببدلات التصميم هذه في الإنتاج.
القابلية للصب: لماذا يقود محتوى السيليكون العملية؟
القابلية للصب هي العامل الهادئ الذي يقرر ما إذا كان من الممكن إنتاج التصميم على الإطلاق. محتوى السيليكون أعلاه تقريبًا 9% يشحذ السيولة, يقلل من ميل التمزق الساخن, ويقلص نطاق التصلب, وكلها تسمح بجدران أرق, نوى أطول, ويرفض عدد أقل من المسامية. وهذا هو السبب وراء ADC12 (9.6–12.0% و) وسبائك من عائلة A413 تملأ هندسة مبيت LED المعقدة التي لا تستطيع السبائك منخفضة السيليكون القيام بها.
يعمل النحاس على تحسين القوة والقدرة على التصنيع ولكنه يوسع نطاق التجميد ويزيد من خطر التمزق الساخن, لذلك يبقى معتدلاً في درجات الصب. يجب التحكم بالحديد في نافذة ضيقة: بما فيه الكفاية لمقاومة لحام القالب, ولكن ليس لدرجة أنها تشكل صفائح دموية هشة تقلل من عمر التعب. هذه النوافذ الكيميائية هي السبب وراء انضباط المورد, ليس فقط اسم السبائك الاسمية, يحدد اتساق ما تتلقاه.
أين 6061 يناسب — وأين لا

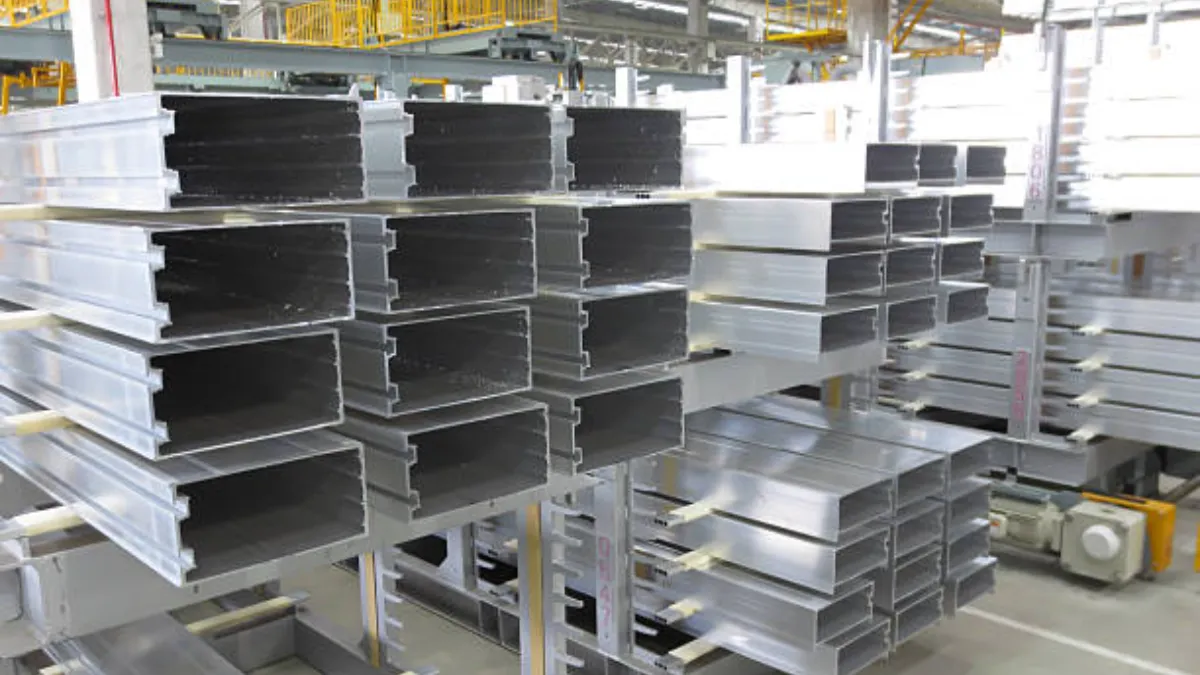

6061 هي السبيكة التي يعرفها معظم المهندسين بشكل أفضل, والتوصيل الحراري لها تقريبا 167 ث / م·ك (مزاج T6) يضع معيارا مألوفا. إنها, لكن, سبيكة مشغولة. لا يمكن أن يكون مصبوبًا بالضغط العالي: نطاق التصلب الخاص به يسبب تمزقًا ساخنًا, ولن تملأ سيولتها الجدران الرقيقة. عندما أ 6061 مجموعة الممتلكات مطلوبة, طرق التصنيع هي البثق بالإضافة إلى التصنيع, أو العمليات المتخصصة مثل الصب بالضغط.
في الممارسة العملية, تحدد العديد من الفرق 6061 بعيدًا عن العادة عندما تكون سبيكة الصب بالقالب ستعمل بشكل أفضل. إذا كانت الهندسة معقدة, الجدران أرق من 3 مم, أو يتجاوز الحجم السنوي بضعة آلاف من القطع, عادةً ما تصل سبيكة الصب مثل A360 أو درجة الصب عالية الموصلية إلى الهدف الحراري بتكلفة أقل للقطعة. ملكنا قائمة القدرات الكاملة يغطي كلا الطريقين, لذلك يتم اختيار العملية للجزء وليس العكس.
مصفوفة اختيار السبائك للتطبيقات الشائعة
يلخص الجدول أدناه المفاضلات في قائمة مختصرة للتمرير الأول. القيم هي نطاقات مصبوبة نموذجية; تختلف الأرقام الدقيقة حسب الحرارة والمواصفات, ونؤكدها بتحليل المطياف على كل ذوبان.
| سبيكة | العناصر الرئيسية | الموصلية الحرارية (تقريبا.) | قوة الشد (تقريبا.) | القابلية للصب | الاستخدام النموذجي |
|---|---|---|---|---|---|
| أدك12 | و 9.6–12.0%, النحاس 1.5–3.5% | ~90–100 ث / م·ك | ~310–330 MPa | ممتاز | مستهلك, اتصالات, المساكن العامة |
| A380 | و 7.5–9.5%, النحاس 3.0–4.0% | ~96–110 ث / م·ك | ~320–330 MPa | جيد جدًا | الغرض العام, بين قوسين, يغطي |
| A360 | و 9.0–10.0%, النحاس ≤0.6% | ~110–115 ث / م·ك | ~310–320 MPa | جيد جدًا | أجزاء السوائل, المساكن المعرضة للتآكل |
| السي10 ملغ | و 9.0–10.0%, ملغ 0.2–0.45% | ~150 واط/م·ك | ~260–300 MPa | جيد (رقابة كيميائية صارمة) | برامج تشغيل LED, لوحات حرارية |
| 6061-T6 (المطاوع) | و 0.4–0.8%, ملغ 0.8–1.2% | ~167 واط/م·ك | ~310 ميجا باسكال | لا يموت castable | سحب, كتل تشكيله |
استخدمه كمرشح, ليس حكما: الجواب الصحيح يعتمد على سمك الجدار, متطلبات الختم, والحجم السنوي, وهذا هو بالضبط الغرض من مراجعة سوق دبي المالي.
كيف ندعم قرارات السبائك: سوق دبي المالي للتسليم
غالبًا ما يفشل اختيار السبائك في الفجوة بين السحب والموت. نحن نسد هذه الفجوة من خلال مراجعة سوق دبي المالي قبل بدء الأدوات: يقوم مهندسونا بفحص انتقالات الجدار, مسودة, وملء التسلسل في محاكاة تدفق Cast-Designer, ووضع علامة على مخاطر الإغلاق البارد أو الانكماش المرتبطة بالسبائك المرشحة. للفرق الجديدة في الصب, تحدث هذه المراجعة جنبًا إلى جنب مع دورة التطوير الخاصة بك وليس بعدها.
في الإنتاج, الانضباط الذائب يحمي الخصائص التي حددتها. يدير مسبكنا فرن صهر وتكرير مركزي, يفحص الكيمياء باستخدام مطياف القراءة المباشرة, يتحقق من ذوبان الهيدروجين باختبار الكثافة, ويكرر فحوصات الكيمياء العملية كل ساعتين. يتم شحن تقارير اختبار المواد الخام مع الأجزاء مجانًا, حتى يتمكن الفحص الوارد الخاص بك من التحقق من الكيمياء ذات الصلة بالموصلية مقابل المواصفات.
إذا كنت تزن سبيكة لسكن جديد أو لوحة حرارية, أرسل لنا الرسم. تبادل قصير في سوق دبي المالي, بما في ذلك توصية صريحة بشأن المكان الذي ستكلفك فيه سبيكة أرخص بهدوء أكثر, هو جزء من طلب عرض أسعار من فريقنا الهندسي.
التعليمات
أي سبائك الألومنيوم المصبوبة لديها أفضل الموصلية الحرارية?
بين الدرجات السائدة, A360 تتقدم عند 110 تقريبًا–115 ث / م·ك, مع ADC12 وA380 بالقرب من 90–100 ث / م·ك. للتطبيقات التي تحتاج إلى المزيد, درجات صب منخفضة السيليكون المتخصصة مثل AlSi10Mg (~150 واط/م·ك) وسبائك مخصصة عالية الموصلية مثل AlSi8, LHB1, وHA7-S (ما يصل إلى ~ 200 واط / م·ك) هي خيارات قابلة للصب تقترب من أداء السبائك المطاوع.
هل ADC12 أقوى من A380؟?
إنهم متكافئون تقريبًا في قوة المصبوب النموذجية (كلاهما حوالي 310–330 الشد MPa). عادةً ما يتفوق ADC12 قليلاً في الصلابة, بينما تتمتع طائرة A380 بميزة صغيرة في الاستطالة وملء الفجوات. عادةً ما يتبع الاختيار العملي نظام المواصفات الذي يقوم عميلك بمراجعته: المشاريع المشتقة من ASTM/ASTM هي A380 بشكل افتراضي, والمشاريع المشتقة من JIS هي ADC12 بشكل افتراضي.
هل يمكن أن تموت يلقي 6061 الألومنيوم?
لا. 6061 عبارة عن سبيكة مشغولة يتسبب نطاق تصلبها الواسع في تمزيق ساخن وسوء تعبئة القالب في عملية صب القالب عالي الضغط. إذا كنت بحاجة إلى مستوى 6061 من الموصلية أو القوة, الطرق الواقعية هي البثق بالإضافة إلى التصنيع, صب الضغط, أو سبيكة صب عالية الموصلية تم تصميمها للوصول إلى أداء حراري مماثل بهندسة معقدة.
كيف ينبغي لي أن توازن بين الموصلية, قوة, والقدرة على الصب?
ابدأ من وضع الفشل الأكثر أهمية: إذا كان الجزء يسخن, إعطاء الأولوية للموصلية وقبول تغييرات التصميم التي تستعيد القوة (الأضلاع, شرائح, سماكة محلية); إذا كان الجزء يحمل الحمل, اختر درجة هيكلية مثبتة وحل الحرارة باستخدام الهندسة مثل الزعانف. ثم تحقق من الشكل الهندسي مقابل حدود قابلية الصب قبل تجميد التصميم — إن مراجعة سوق دبي المالي مع شريكك في اختيار الممثلين تكتشف التعارضات بينما لا يزال إصلاحها رخيصًا.
