थर्मल प्रबंधन अब एलईडी ल्यूमिनेयर और ईवी पावर इलेक्ट्रॉनिक्स की सीमाएं तय करता है. जब जंक्शन का तापमान चढ़ जाता है, प्रकाश उत्पादन गिरता है, ड्राइवर कैपेसिटर तेजी से पुराने होते हैं, और बैटरी सेल असमान रूप से ख़राब हो जाते हैं. इसलिए जो सामग्री उस गर्मी को पैकेज से बाहर ले जाती है, वह कोई विस्तृत विवरण नहीं है — यह सक्षम करने वाला विकल्प है. यह लेख बताता है कि उच्च तापीय चालकता वाले एल्यूमीनियम मिश्र धातु कहाँ फिट होते हैं, AlSi8 जैसे ग्रेड कैसे डाई-कास्ट होते हैं, एलएचबी1, और HA7-S की तुलना गढ़े से की जाती है 6061, और कौन सी प्रक्रिया नियंत्रण उत्पादन में उनके चालकता के दावों को वैध रखता है.
एलईडी और ईवी डिज़ाइन में गर्मी बाधा क्यों बन गई?
एक LED चिप अपनी अधिकांश इनपुट शक्ति को ऊष्मा में परिवर्तित करती है, और हर 10°जंक्शन तापमान में निरंतर वृद्धि से इसकी सेवा अवधि स्पष्ट रूप से कम हो जाती है. ईवी बैटरी पैक और ऑनबोर्ड चार्जर उच्च दांव के साथ समान समीकरण का सामना करते हैं, क्योंकि तापीय प्रवणता कोशिका असंतुलन और समय से पहले बूढ़ा होने का कारण बनती है. दोनों ही मामलों में आवास ही प्राथमिक ताप पथ है: परिवेशी वायु तक पहुंचने से पहले गर्मी को आवास की दीवार से होते हुए पंखों या ठंडी प्लेट तक जाना चाहिए.
यह आवास मिश्र धातु की तापीय चालकता को एक सिस्टम-स्तरीय पैरामीटर बनाता है. एक आवास जो खराब तरीके से गर्मी का संचालन करता है वह डिजाइनरों को फिन क्षेत्र जोड़ने के लिए मजबूर करता है, पंखे की शक्ति, या मार्जिन घटाना — जिनमें से सभी की लागत मिश्रधातु उन्नयन से अधिक होगी. मानक कास्टिंग ग्रेड पर संदर्भ के लिए, हमारा ADC12 के लिए गाइड, ए 380, ए360, और ENAC मिश्र कवर करता है जहां पारंपरिक रसायन विज्ञान सबसे ऊपर है.
The 6061 बेंचमार्क: उत्कृष्ट चालकता, ग़लत प्रक्रिया
एल्यूमीनियम मिश्र धातु 6061 मोटे तौर पर तापीय चालकता का आंकड़ा 167 डब्ल्यू/एम·के (T6 स्वभाव) यह वह संख्या है जिसके साथ सबसे अधिक थर्मल इंजीनियर बड़े हुए हैं, और अच्छे कारण के लिए: 6061 उत्कृष्ट कोल्ड प्लेट और हीट स्प्रेडर्स में प्लेट्स मशीन. सीमा विनिर्माण है, प्रदर्शन नहीं. 6061 व्यापक जमने की सीमा के साथ एक गढ़ा हुआ मिश्र धातु है, इसलिए यह डाई कास्टिंग मशीन में बहने के बजाय फट जाता है, और यह पतली दीवार को नहीं भर सकता, फिन-डेंस ज्योमेट्री जिसकी एलईडी और ईवी हाउसिंग मांग करती है.
से एक आवास मशीनिंग 6061 प्लेट एक टुकड़ा-मूल्य पर चालकता भी खरीदती है जो केवल कम मात्रा में ही समझ में आती है, क्योंकि अधिकांश बिलेट चिप्स बन जाता है. कुछ हजार टुकड़ों से अधिक की वार्षिक मात्रा के लिए, अर्थशास्त्र निर्णायक रूप से कास्टिंग की ओर मुड़ता है.
AlSi8, एलएचबी1, HA7-एस: गर्मी के लिए निर्मित डाई-कास्टेबल मिश्र धातुएँ
उच्च-चालकता वाले डाई कास्टिंग मिश्र धातु रसायन विज्ञान की ओर से समस्या पर हमला करते हैं. साधारण ढलाई मिश्र धातुएँ 9 ले जाती हैं–12% तरलता के लिए सिलिकॉन, लेकिन एल्यूमीनियम जाली में घुला हुआ सिलिकॉन गर्मी का परिवहन करने वाले इलेक्ट्रॉनों को बिखेर देता है. उच्च-चालकता ग्रेड सिलिकॉन को बहुत कम स्तर तक काटते हैं और लोहे जैसी अशुद्धियों को रोकते हैं, निकल, और तंग खिड़कियों में जस्ता, जो उनके प्रदर्शन को उजागर करता है: AlSi8 में डाई-कास्ट आवास, एलएचबी1, और HA7-S तक की तापीय चालकता तक पहुँचते हैं 200 डब्ल्यू/(एम·के) — एक आंकड़ा जो एल्यूमीनियम मिश्र धातु से मेल खाता है या उससे अधिक है 6061 थर्मल चालकता बेंचमार्क पूरी तरह से डाई कास्टेबल रहते हुए.
इंजीनियरिंग व्यापार वास्तविक है और इसे स्पष्ट रूप से बताया जाना चाहिए: कम सिलिकॉन के साथ, ये मिश्रधातुएँ मरने में कम क्षमाशील होती हैं. वे सख्त पिघले रसायन नियंत्रण की मांग करते हैं, अनुशासित मर तापमान, और टूलींग डिज़ाइन के दौरान प्रक्रिया सिमुलेशन. एक फाउंड्री जो पहले से ही स्पेक्ट्रोमीटर जांच और प्रवाह सिमुलेशन चलाती है, उन्हें स्थिर उत्पादन में बनाए रख सकती है; जो पंखों की दीवारों पर ठंड से संघर्ष नहीं कर सकता.
एलईडी आवास अनुप्रयोग: पंख, सील, और लुमेन रखरखाव

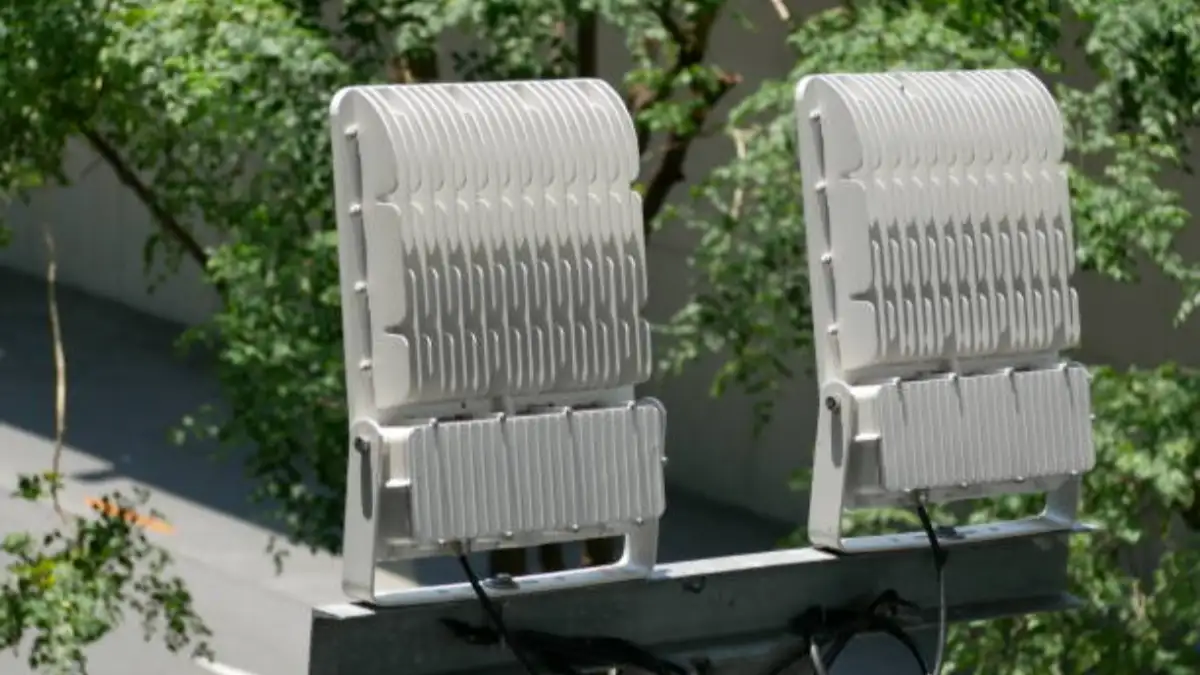

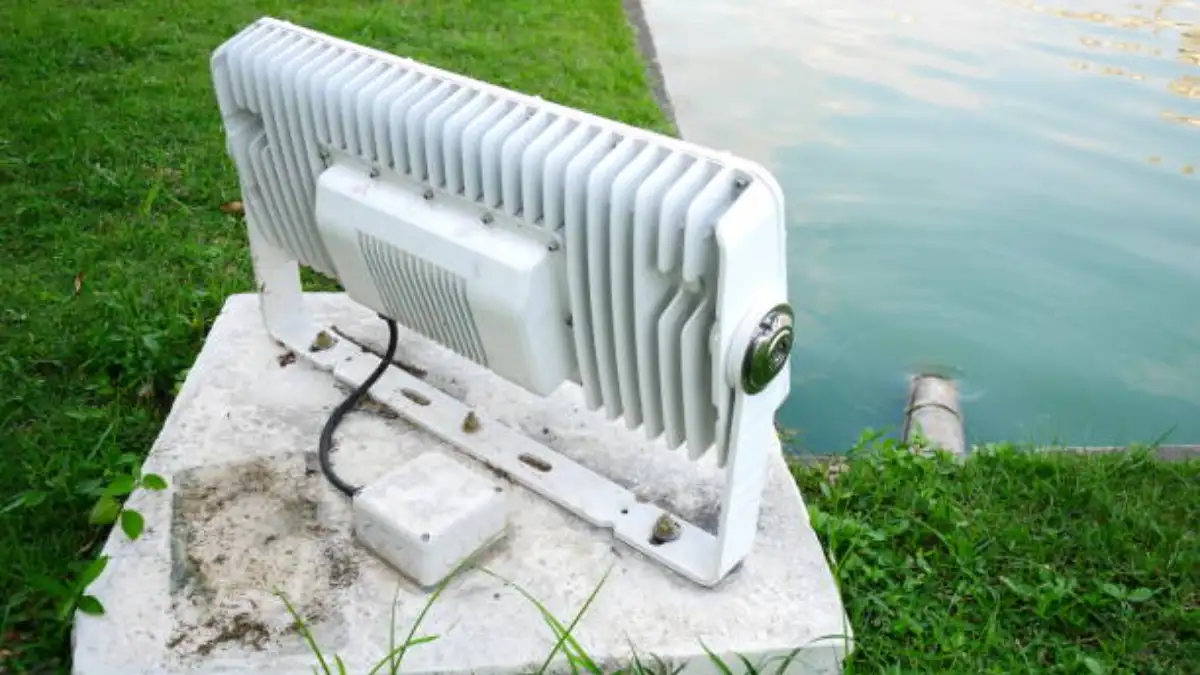

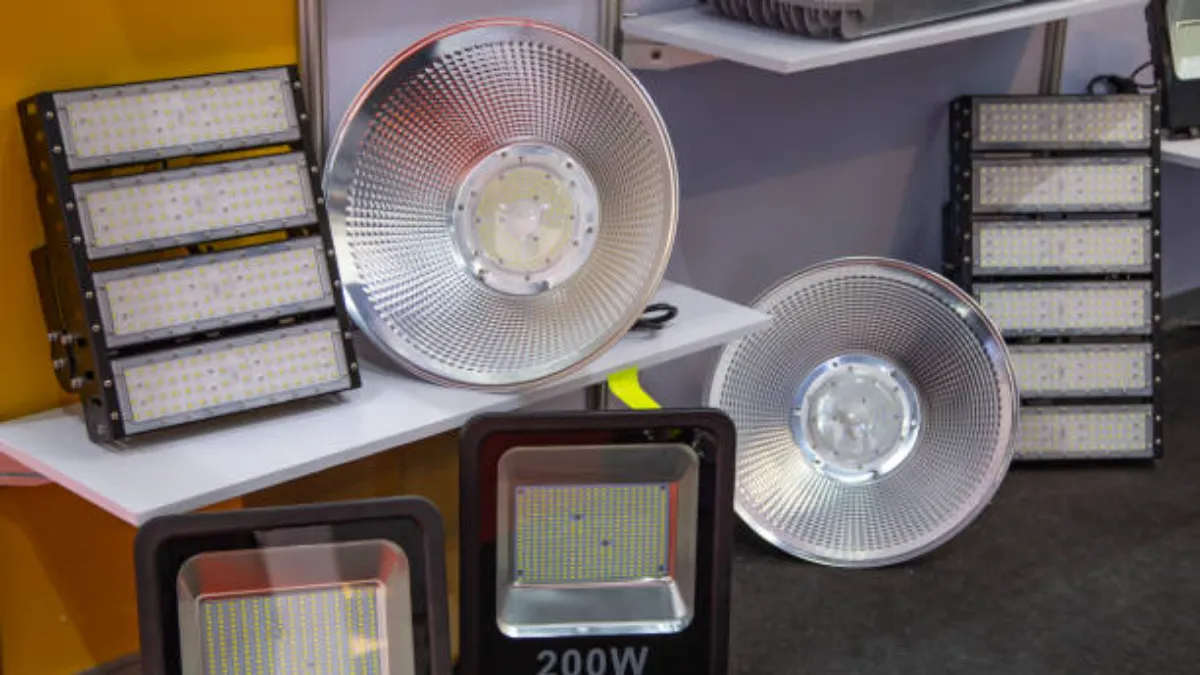

आउटडोर एलईडी ल्यूमिनेयर प्रमुख अनुप्रयोग हैं. एक उच्च-चालकता मिश्र धातु में एक डाई कास्ट एलईडी आवास एमसीपीसीबी से फिन संरचना के माध्यम से गर्मी को तेजी से स्थानांतरित करता है, समान फिन गिनती पर जंक्शन तापमान को कम रखना — या डिजाइनरों को ल्यूमिनेयर लागत लक्ष्य हासिल करने के लिए पंख और वजन हटाने की अनुमति देना. कम जंक्शन तापमान सीधे धीमी लुमेन मूल्यह्रास में तब्दील हो जाता है, जो मीट्रिक प्रकाश विनिर्देशक वास्तव में खरीदते हैं. आप हमारे यहां उत्पादन के उदाहरण देख सकते हैं एलईडी लाइटिंग पार्ट्स पोर्टफोलियो.
आउटडोर सेवा सीलिंग की आवश्यकता जोड़ती है. IP65 और IP67 हाउसिंग को वायु-रिसाव और जल-विसर्जन परीक्षण पास करना होगा, और कास्टिंग स्वयं थ्रू-पोरसिटी से मुक्त होनी चाहिए जो रिसाव पथ बनाएगी. हीलियम रिसाव का पता लगाना और वैक्यूम-बॉक्स वायु दबाव परीक्षण रिलीज से पहले आवास के प्रत्येक परिवार को सत्यापित करता है, क्योंकि यदि पहले मानसून के मौसम में आवास रोता है तो चालकता-अनुकूलित मिश्र धातु बेकार है.
ईवी और बैटरी अनुप्रयोग: आईएटीएफ 16949 छड़

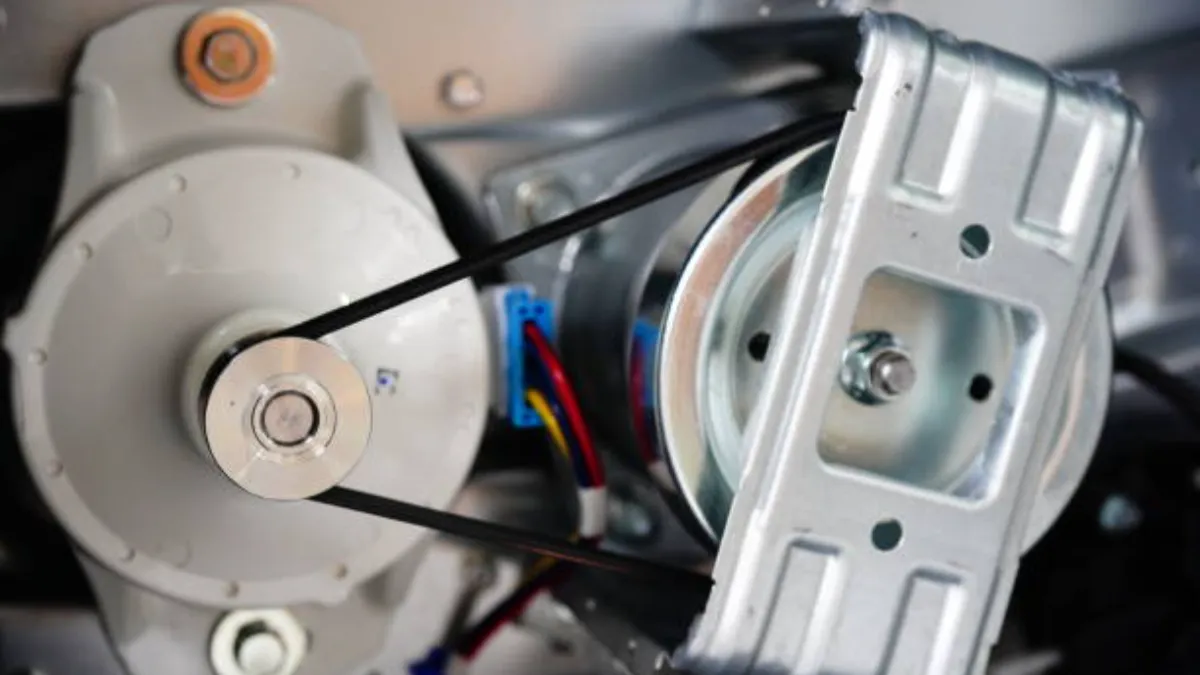

ईवी कार्यक्रम फिर से स्तर बढ़ाते हैं. बैटरी ट्रे कवर, इन्वर्टर आवास, और उच्च-चालकता मिश्र धातुओं में मोटर एंड शील्ड को ऑटोमोटिव गुणवत्ता प्रणाली आवश्यकताओं को पूरा करना होगा — जिसका मतलब एक योग्य OEM आपूर्तिकर्ता के लिए IATF है 16949 पिघलने से शिपमेंट तक प्रमाणित प्रक्रिया नियंत्रण. दैनिक कार्य में दो आवश्यकताएँ हावी रहती हैं:
स्वच्छता एवं सघनता. ऑटोमोटिव ग्राहक सफ़ाई सीमाएँ निर्दिष्ट करते हैं जिन्हें आने वाले भागों को पूरा करना होगा, स्वचालित स्वच्छता निष्कर्षण और विश्लेषण प्रणालियों द्वारा सत्यापित, जबकि पिघले हुए हाइड्रोजन घनत्व का परीक्षण आंतरिक सरंध्रता को उस स्तर से नीचे रखता है जो चालकता और दबाव-जकड़न दोनों में कटौती करेगा.
जुड़ना और पता लगाने की क्षमता. घर्षण वेल्डिंग उच्च-सिलिकॉन मिश्र धातुओं में फ्यूजन वेल्डिंग द्वारा छोड़ी गई रिक्तियों को शामिल किए बिना कास्ट हाउसिंग के हिस्सों को जोड़ती है, और माइक्रोस्कोप के तहत धातुकर्म अनुभाग निरीक्षण जोड़ की पुष्टि करता है. लेजर-चिह्नित कोड प्रत्येक आवास को उसके पिघलने से जोड़ते हैं और एमईएस प्रणाली के माध्यम से डेटा को संसाधित करते हैं, इसलिए तीन साल बाद एक फ़ील्ड प्रश्न एक विशिष्ट उत्पादन विंडो पर वापस आ जाता है.
प्रक्रिया नियंत्रण जो चालकता को उच्च रखते हैं
चालकता केवल रसायन शास्त्र नहीं है; फाउंड्री बाद में इसे पिघलाने के लिए यही करती है. घुली हुई हाइड्रोजन छिद्र बनाती है जो ताप पथ को बाधित करती है, इसलिए पिघले हाइड्रोजन के घनत्व को मानने के बजाय मापा जाता है. पुनर्चक्रित वस्तुओं को प्रत्येक मशीन पर टुकड़ों में पिघलाने के बजाय नियंत्रित रसायन विज्ञान के तहत एक केंद्रीय भट्टी में पिघलाया और परिष्कृत किया जाता है।. और क्योंकि बीच का मार्जिन 190 और 200 डब्ल्यू/एम·K सूक्ष्म तत्वों में रहता है, प्रक्रिया रसायन विज्ञान की जांच हर दो घंटे में स्पेक्ट्रोमीटर से की जाती है, प्रति पाली एक बार नहीं.
खरीदार बिना विश्वास में लिए इस सब की पुष्टि कर सकते हैं: कच्चे माल की परीक्षण रिपोर्ट बिना किसी शुल्क के शिपमेंट के साथ आती है, आपके हिस्से जिस गर्मी से आए हैं उसकी वास्तविक रसायन शास्त्र बताते हुए. चालकता-प्रासंगिक तत्व (सिलिकॉन, लोहा, ताँबा) सूचीबद्ध हैं, ताकि आपकी आने वाली टीम सहमत विनिर्देश के अनुसार उनकी जांच कर सके. The कार्यशाला सिंहावलोकन केंद्रीय पिघलने वाली भट्टी को दर्शाता है, स्पेक्ट्रोमीटर लैब, और निरीक्षण केंद्र जहां वे जांचें चलती हैं.
बीच चयन करना 6061 और उच्च-चालकता कास्टिंग
नीचे दी गई तालिका में प्रत्येक रूट के जीतने पर सारांश दिया गया है. यह मानता है कि आवास ज्यामिति कास्टिंग-अनुकूल है; यदि भाग एक साधारण प्लेट है, मशीनिंग 6061 कम मात्रा में एक वैध विकल्प बना हुआ है. किसी भी चालकता डेटाशीट संख्या को तब तक अनंतिम मानें जब तक कि पिघले स्तर पर इसकी पुष्टि न हो जाए: विशेष ग्रेडों को स्पेक्ट्रोमीटर लॉग के साथ प्रति ताप सत्यापित किया जाता है, प्रयोगशाला के नमूने नहीं.
| सामग्री / मार्ग | ऊष्मीय चालकता (लगभग।) | ज्यामिति स्वतंत्रता | मात्रा पर लागत | सबसे अच्छा फिट |
|---|---|---|---|---|
| 6061-T6 मशीनीकृत | ~167 डब्लू/एम·के | कटर पहुंच द्वारा सीमित | उच्च (चिप हानि) | कम मात्रा वाली ठंडी प्लेटें, सरल ब्लॉक |
| ADC12 डाई कास्ट | ~90–100 डब्ल्यू/एम·के | उत्कृष्ट पतली दीवार | कम | थर्मल लक्ष्य के बिना लागत-संचालित आवास |
| AlSi8 कलाकार | ~180 डब्लू/एम·के | उत्कृष्ट पतली दीवार | निम्न-मध्यम | एलईडी ड्राइवर, थर्मल प्लेटें |
| एलएचबी1 / HA7-S डाई कास्ट | ~200 W/m तक·के | उत्कृष्ट पतली दीवार | निम्न-मध्यम | एलईडी ल्यूमिनेयर आवास, ईवी आवास |
यदि आपकी ड्राइंग में थर्मल प्रतिरोध लक्ष्य है, निर्णय लेने का सबसे तेज़ तरीका फाउंड्री के साथ डीएफएम एक्सचेंज है जो इसे डालेगा — ड्राइंग और लक्ष्य हमारे माध्यम से भेजें संपर्क पृष्ठ और मिश्रधातु की अनुशंसा उद्धरण के साथ वापस आती है.
सामान्य प्रश्न
एल्यूमीनियम मिश्र धातु की तापीय चालकता क्या है? 6061?
6061 T6 में स्वभाव मोटे तौर पर संचालित होता है 167 डब्ल्यू/एम·के, जिसने इसे मशीनीकृत हीट सिंक और कोल्ड प्लेटों के लिए डिफ़ॉल्ट बेंचमार्क बना दिया है. बाधा प्रक्रिया है, संख्या नहीं: 6061 एक गढ़ा हुआ मिश्र धातु है जिसे उच्च दबाव वाले डाईकास्ट में नहीं डाला जा सकता है, इसलिए इसे एक जटिल आवास में पहुंचाने का मतलब आम तौर पर उच्च टुकड़े की लागत पर प्लेट से मशीनिंग करना होता है.
AlSi8 को डाई-कास्ट कैसे करते हैं, LHB1 और HA7-S पहुँचते हैं 200 डब्ल्यू/(एम·के)?
उन्होंने सिलिकॉन को 9 से काफी नीचे काटा–12% मानक कास्टिंग मिश्र धातु और संकीर्ण खिड़कियों में अशुद्धता तत्वों को रखें. चूंकि घुला हुआ सिलिकॉन गर्मी ले जाने वाले इलेक्ट्रॉनों को बिखेर देता है, निम्न-सिलिकॉन रसायन विज्ञान की ओर चालकता बढ़ाता है 200 डब्ल्यू/(एम·के) छत. व्यापार एक कम क्षमाशील कास्टिंग प्रक्रिया है, यही कारण है कि इन ग्रेडों को हर दो घंटे में स्पेक्ट्रोमीटर रसायन विज्ञान जांच और अनुशासित पिघल प्रबंधन की आवश्यकता होती है.
क्या उच्च-चालकता वाले आवास IP65/IP67 सीलिंग के साथ संगत हैं?
हाँ, बशर्ते कास्टिंग सत्यापित हो, नहीं माना गया. थ्रू-पोरसिटी किसी भी डाई कास्टिंग में रिसाव का जोखिम है, इसलिए रिलीज से पहले ल्यूमिनेयर परिवारों को एयर-लीक टेस्टर और वैक्यूम-बॉक्स हीलियम उपकरण से जांचा जाता है. गैसकेट खांचे और मशीनीकृत सीलिंग फेस को एकीकृत करने वाले आवास डिजाइन पारंपरिक कास्टिंग की तरह ही उच्च-चालकता वाले मिश्र धातुओं के साथ आईपी65 और आईपी67 विसर्जन आवश्यकताओं को पूरा करते हैं।.
ईवी पार्ट को कब से स्थानांतरित करना चाहिए 6061 एक उच्च चालकता मिश्र धातु के लिए?
जब तीन स्थितियां खड़ी हो जाएं तो आगे बढ़ें: ज्यामिति में पतली दीवारें या जटिल पंख होते हैं, वार्षिक मात्रा कुछ हजार टुकड़ों से अधिक है, और थर्मल लक्ष्य ADC12 जो वितरित करता है और जो पूरी तरह से मशीनीकृत होता है उसके बीच बैठता है 6061 खर्च होगा. डाई-कास्ट ग्रेड जैसे कि AlSi8, एलएचबी1, और HA7-S फिर कास्टिंग अर्थशास्त्र के साथ लगभग 6061 चालन प्रदान करते हैं, IATF के तहत 16949 ऑटोमोटिव कार्यक्रमों के लिए प्रक्रिया नियंत्रण.
