Per la maggior parte degli acquirenti che acquistano per la prima volta una pressofusione di magnesio, la questione della lega si pone come scelta tra due designazioni. In pratica, AZ91D vs AM60B è la forcella più comune nelle specifiche della pressofusione di magnesio, da alloggiamenti e staffe a coperture e corpi utensile. Su una scheda tecnica i due gradi sembrano intercambiabili finché non si leggono attentamente i numeri. Una è una lega resistente e colabile con zinco significativo. L'altro ne scambia un po' per circa il doppio dell'allungamento.
Questo commercio modella tutto a valle. Decide quali spessori di parete puoi rischiare, come si comporta la parte in caso di incidente o caduta, e cosa succede quando una staffa viene serrata eccessivamente durante il montaggio. Questo confronto attraversa la logica della designazione, i numeri certificati che differiscono, e come specificare la scelta su un disegno invece di ereditarla dalla lista delle scorte di un fornitore. Dove i dati seguenti richiedono un certificato di fabbrica o un registro della fonderia, dice così.
Cosa significano i nomi AZ91D e AM60B
Entrambi i nomi seguono la convenzione di denominazione delle leghe di magnesio ASTM. Le due lettere sono i principali elementi di lega, e i numeri danno percentuali di peso approssimative. AZ91D è magnesio con circa 9 per cento di alluminio e 1 per cento di zinco, e la D finale indica limiti più severi su ferro e nichel. AM60B è magnesio con circa 6 percentuale di alluminio e manganese come aggiunta secondaria, senza zinco significativo.
Quei pochi punti percentuali determinano la differenza di personalità. L'alluminio è il principale contribuente alla resistenza delle leghe Mg-Al. Lo zinco in AZ91D migliora la fluidità e supporta la risposta all'invecchiamento, mentre il manganese in AM60B acquista tolleranza alla corrosione controllando il ferro. Il minor contenuto di alluminio nell'AM60B lascia meno rete in fase beta che conferisce all'AZ91D il suo punto di forza. In una frase: AZ91D è il più forte, lega con migliore fusione, e AM60B è il più duttile, uno più resistente agli urti.
La composizione varia dietro la differenza
La suddivisione tra AZ91D e AM60B inizia dalla composizione. La tabella seguente fornisce i campi nominali come specificato in ASTM B94, la specifica standard per pressofusioni in lega di magnesio. Queste sono le gamme a cui fa riferimento la certificazione di un mulino, e una fonderia verifica il metallo in entrata rispetto ad essi con i propri controlli spettrografici. Richiedi la certificazione fornita con ciascun lotto di fusione anziché fidarti della media della scheda tecnica.
| Elemento | AZ91D (% in peso) | AM60B (% in peso) | Perché è importante |
|---|---|---|---|
| Alluminio | 8.5 – 9.5 | 5.6 – 6.5 | Elemento di forza primario in entrambi i gradi |
| Zinco | 0.45 – 0.90 | ≤ 0.20 | Supporta l'indurimento e la fluidità in AZ91D |
| Manganese | 0.17 – 0.40 | 0.25 – 0.50 | Controlla il contenuto di ferro e supporta la tolleranza alla corrosione |
| Ferro | ≤ 0.004 | ≤ 0.004 | L'impurità più dannosa per le prestazioni di corrosione |
| Nichel + Rame | ≤ 0.001 + ≤ 0.025 | ≤ 0.001 + ≤ 0.008 | Oligoelementi tappati per il controllo della corrosione |
| Magnesio | Bilancia | Bilancia | Stesso metallo di base e circa 1.8 densità g/cm³ |
Vale la pena espandere una linea condivisa. Entrambe le leghe congelano in un intervallo anziché in un singolo punto. Per Dati dell'Associazione Internazionale del Magnesio, AZ91D si solidifica tra circa 470 °C e 595 °C, e AM60B tra circa 540 °C e 615 °C. La larghezza di ciascuna finestra modella l'alimentazione, punti caldi e controllo del calore, quindi i due gradi necessitano di una gestione termica diversa sulla stessa macchina.
Le proprietà meccaniche scambiano la forza con la duttilità
L'AZ91D pressofuso offre in genere la massima resistenza alla trazione nel 230 – 280 Regione MPa, con rendimento intorno 160 MPa. Il suo allungamento è a una cifra bassa, comunemente 3 percentuale su barre di prova standard e meno su sezioni sottili. AM60B restituisce un po' di forza, con UTS generalmente nel 220 – 260 Banda MPa e snervamento nel 140 – 160 Regione MPa. Raddoppia all'incirca l'allungamento, comunemente 6 – 10 per cento nella condizione pressofusa.
Entrambe le leghe si trovano a circa 45 Modulo GPa e 1.8 densità g/cm³, quindi i progetti con rigidità limitata e quelli con massa limitata si comportano in modo simile per geometria. La divergenza è il modo in cui raggiungono il fallimento. AZ91D trasporta più carico e poi si ferma; AM60B trasporta meno carico, si piega, e assorbe energia prima che si rompa. Quando due schede tecniche sembrano abbastanza vicine in termini di forza, la colonna di allungamento è dove risiede la decisione sulle specifiche. Tratta ogni figura sopra come tipica: i valori certificati dipendono dallo spessore della parete, posizione del cancello e orientamento della barra di prova, quindi richiedi il certificato del fornitore per i numeri che entrano nei tuoi calcoli. Per lo sfondo sul metallo stesso, vedere il profilo di magnesio come il metallo strutturale più leggero.
Come ciascuna lega riempie lo stampo
AZ91D è generalmente il metallo più facile da fondere. Il suo contenuto più elevato di alluminio e zinco offre una migliore fluidità, che supporta pareti più sottili ottenibili, riempimento più completo su geometrie a flusso lungo, e meno errori di esecuzione e arresti anomali. AM60B si fonde bene e da decenni è un punto di riferimento per le famiglie duttili del settore automobilistico e degli utensili, ma il suo basso contenuto di alluminio riduce la fluidità. La stessa parete sottile, la parte a flusso lungo si troverà più vicino al limite del processo.
Anche le finestre di solidificazione sopra riportate differiscono in larghezza. AZ91D si blocca all'incirca 125 gradi, e AM60B all'incirca 75, che sposta il comportamento alimentare e la posizione dei punti caldi tra i due. Tratta la tendenza all’hot-tearing come una questione di geometria piuttosto che come una classifica: nuclei vincolati e bruschi cambiamenti di sezione dovrebbero essere sottoposti all'analisi di riempimento della fonderia per la lega specifica. Per un acquirente questo viene visualizzato nelle conversazioni DFM. Una parte spinta verso AM60B potrebbe richiedere un ispessimento locale della parete, cambiamenti di carotaggio, o riposizionamento del cancello che AZ91D non richiederebbe.
Entrambe le leghe funzionano sullo stesso hardware della camera fredda con la stessa protezione dalla fusione, quindi il cambio di qualità sul lato stampaggio è modesto. Sono la matrice e la geometria del pezzo a codificare la scelta. Selezione dell'acciaio per stampi, disposizione di raffreddamento, e il dimensionamento del canale dovrebbe pertanto essere rivisto rispetto alla lega scelta prima di quotare l'attrezzatura, non corretto dopo l'arrivo dei primi scatti.
Comportamento alla corrosione e risposta del rivestimento
Nessuna delle due leghe è resistente alla corrosione come fusione. Entrambi dipendono da sistemi di rivestimento per esterni o aggressivi, ed entrambi devono gran parte della loro tolleranza di base ai limiti di ferro nella tabella di composizione. La classifica convenzionale pone l'AM60B leggermente davanti all'AZ91D nel comportamento alla nebbia salina nuda e con rivestimento di conversione, perché la rete in fase beta di AZ91D distribuisce la microchimica catodica. In pratica il divario raramente dovrebbe decidere qualcosa. Una vernice applicata correttamente, rivestimento in polvere, o il sistema di placcatura domina la differenza.
Specificare la finitura per ambiente di servizio, quindi verificare con un test in nebbia salina secondo lo standard e la durata stabiliti. Quella prova, non la scheda tecnica della lega, è il contratto di corrosione. La preparazione dell'adesione è importante tanto quanto il top coat. Entrambi i gradi necessitano del rivestimento di conversione o della fase di primer consigliata dal fornitore del rivestimento per il magnesio prima che venga applicato lo strato decorativo. Una parte AZ91D contenente zinco in un'applicazione costiera necessita della stessa durata del rivestimento progettata di qualsiasi parte in magnesio, con isolamento da elementi di fissaggio meno nobili progettati fin dall'inizio.
Dove ogni lega vince sulla sua parte

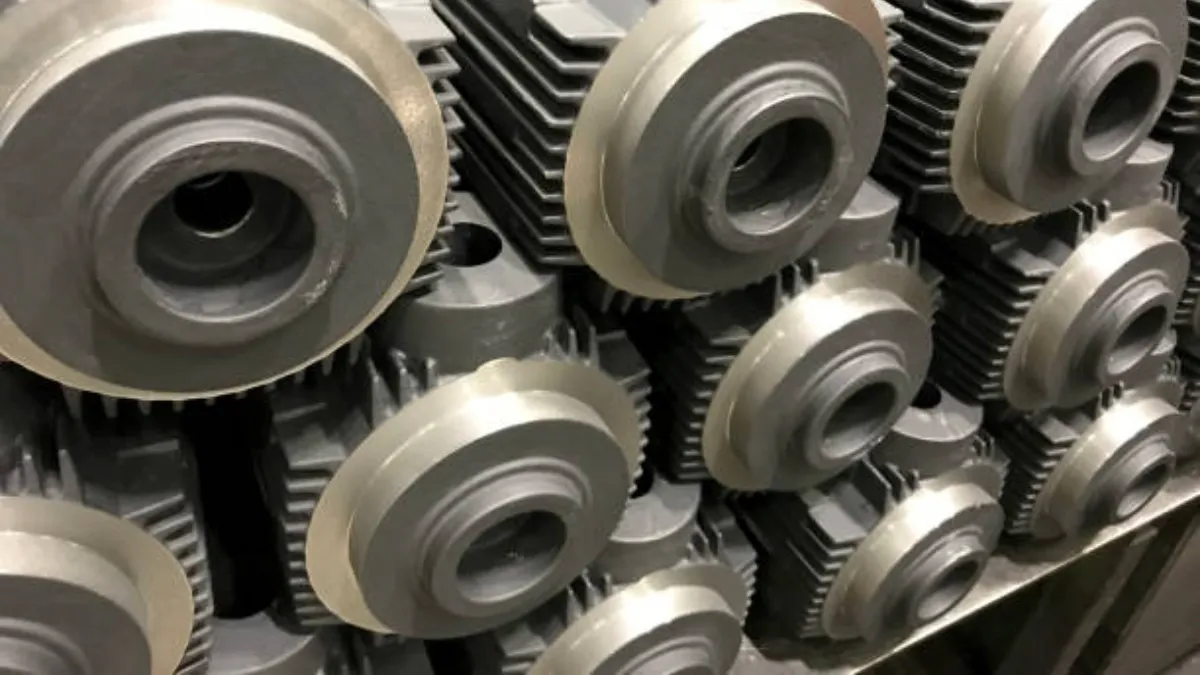

Scegliere AZ91D quando la parte ha pareti sottili, flusso lungo, alloggiamento o telaio dimensionalmente impegnativo e i carichi sono statici. Ciò copre le classiche applicazioni di volume: involucri elettrici, corpi lampada, scatola del cambio e del motore, e corpi di utensili portatili dove la rigidità e l'adattamento dominano. Anche i supporti interni per automobili che sostengono finiture e moduli anziché carichi d'urto appartengono a questo contesto.
Scegli AM60B quando la parte subisce un impatto, shock, o sovraccarico dell'assieme, o quando la duttilità è un requisito di sicurezza. Strutture dei sedili, componenti dello sterzo, e gli alloggiamenti per utensili caricati a caduta sono il suo terreno tradizionale perché il metallo cede e assorbe energia invece di rompersi in un angolo. AM60B è anche la scelta più tranquilla per progetti con boss che concentrano lo stress, caratteristiche di inserimento a scatto, o sottili linguette di attacco che vengono sollecitate dalle catene di montaggio.
Il modello che vale la pena interiorizzare: AZ91D è specificato attorno al processo di fusione, AM60B attorno all'evento di servizio. Se nessuno dei due conducenti è reale da parte tua, AZ91D è l'impostazione predefinita convenzionale sulla lanciabilità, e la scelta merita una rivisitazione solo quando un test fallisce. Porta il caso di carico e le prove di accettazione pianificate in quella conversazione piuttosto che nella sola scheda tecnica.
Specifica, Lavorazione, e note di unione
Qualunque lega tu scelga, inserire i requisiti nel disegno anziché in un'e-mail. Assegna alla lega un nome ASTM B94 e indica le proprietà meccaniche sull'orientamento della barra di prova che sono importanti per il tuo percorso di carico. Definire i test di corrosione secondo uno standard specifico di nebbia salina con orari e criteri di accettazione, e assegnare a qualsiasi requisito relativo a raggi X o perdite la sua classe di gravità.

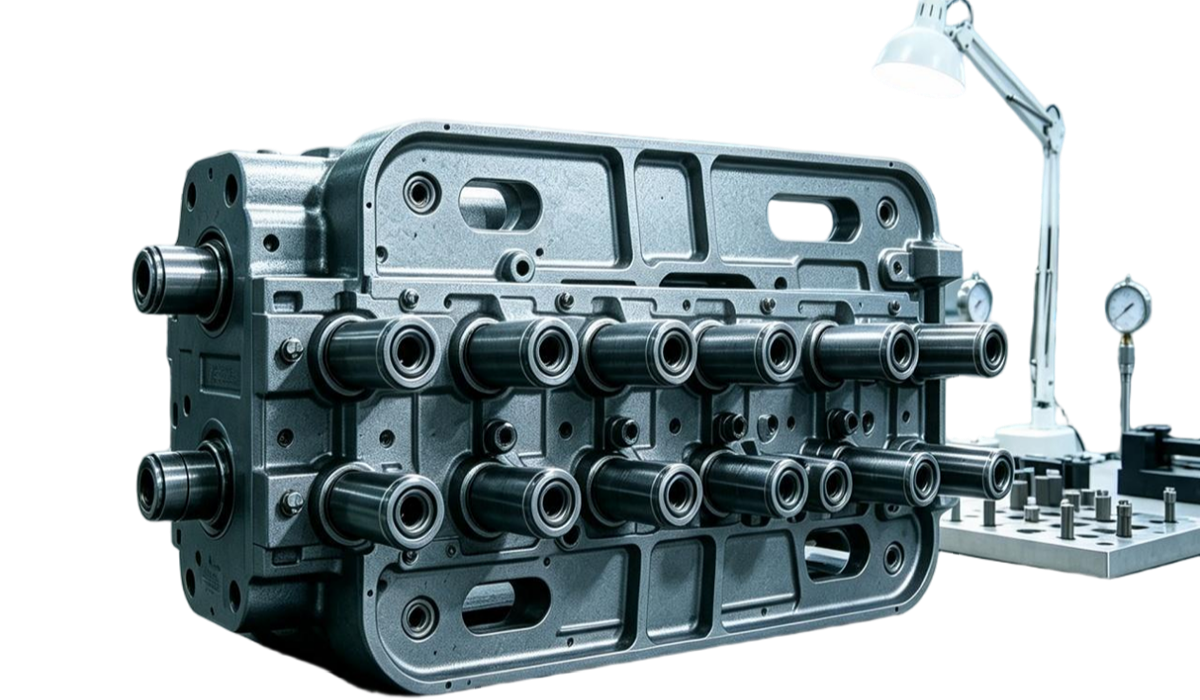

Dal lato dell'officina, entrambe le leghe vengono lavorate in modo pulito. Il magnesio è tra i metalli tecnici più facili da tagliare, e i suoi chip necessitano di un proprio programma di gestione antincendio. Entrambi accettano il vocabolario standard di fissaggio e unione: borchie filettate gettate in posizione, inserti, e viti autofilettanti con adeguate distanze dai bordi.
L'unione all'acciaio o all'alluminio deve comportare l'isolamento galvanico dal primo layout CAD, la stessa regola che governa ogni revisione della progettazione del magnesio. I controlli della fonderia dietro queste linee meritano di essere verificati prima dell'aggiudicazione, e il guida alla sicurezza del magnesio in questo sito tratta in dettaglio il lato relativo alla gestione dei trucioli e alla protezione dalla fusione.
Cambiare le leghe è un cambiamento tecnico
Un numero sorprendente di programmi arriva con la scelta della lega già fatta, ereditato da un fornitore precedente o copiato dallo smontaggio di un concorrente. Uno scambio diretto in entrambe le direzioni è un vero cambiamento ingegneristico, non una sostituzione materiale in un ordine di acquisto. Gli spessori delle pareti dimensionati per la duttilità dell'AM60B possono essere una massa eccessivamente conservativa in AZ91D. Le funzionalità che si basano sulla fluidità dell'AZ91D potrebbero raggiungere il limite di riempimento quando vengono spostate su AM60B.
Esegui lo scambio tramite DFM e la revisione del flusso dello stampo prima che la fustella venga tagliata. Prototipare sulle attrezzature di produzione quando la scelta è davvero marginale, e lascia cadere, coppia, e i risultati della nebbia salina chiudono la decisione. Chiedi alla fonderia quale lega consiglia per la tua geometria e perché, per iscritto. Un fornitore che non può discutere la scelta contro il tuo caso di carico ti sta dicendo qualcosa.
La decisione sulla lega interagisce anche con la questione alluminio-magnesio a monte. La guida a pressofusione leghe di alluminio copre i compromessi equivalenti dall’altra parte del tavolo, il che è utile quando un fornitore propone di cambiare completamente famiglia di materiali.
Domande su AZ91D e AM60B
Qual è la differenza principale tra AZ91D e AM60B?
AZ91D porta avanti 9 percentuale di alluminio più 1 per cento di zinco, che acquista una maggiore resistenza, all'incirca 230 – 280 MPa a trazione, e migliore fluidità, intorno a 3 allungamento percentuale. AM60B ha circa 6 per cento di alluminio e niente zinco, forza leggermente inferiore, e circa raddoppiare la duttilità. Assorbe l'impatto invece di rompersi in un angolo.
L'AM60B è più resistente alla corrosione dell'AZ91D?
Leggermente, in condizioni nude e con rivestimento di conversione. Entrambi sono ferri di copertura di elevata purezza 0.004 percentuale o meno secondo ASTM B94, e la rete in fase beta più catodica dell'AZ91D costa un po' in termini di comportamento in nebbia salina. La differenza è minore rispetto alla corretta progettazione del rivestimento, scegliere quindi la finitura in base all'ambiente di servizio e verificare con una prova in nebbia salina denominata.
Quale lega di magnesio è migliore per le pressofusioni a pareti sottili?
AZ91D è la scelta convenzionale. Il suo contenuto più elevato di alluminio e zinco conferisce una migliore fluidità, quindi riempie i flussi lunghi e sottili e le nervature fini in modo più affidabile e si chiude a freddo meno spesso. AM60B lancia anche pareti sottili, ma la stessa parte si trova più vicino al limite di riempimento. Conferma il muro realizzabile con l'analisi del flusso della fonderia per la tua geometria.
Posso cambiare la mia parte da AZ91D a AM60B o viceversa?
Trattatelo come una modifica tecnica, non una sostituzione. Le pareti dimensionate per la duttilità dell'AM60B possono costituire una massa in eccesso in AZ91D, e le funzionalità che si basano sulla fluidità dell'AZ91D possono avvicinarsi al limite di riempimento dell'AM60B. Eseguire lo scambio tramite DFM e la revisione del flusso dello stampo prima dell'attrezzaggio, e convalidare con drop, coppia, e risultati di nebbia salina rispetto al disegno.
Considerazioni finali
AZ91D vs AM60B è una scelta tra colabilità e duttilità, deciso dall'evento di servizio della parte piuttosto che dalle medie della scheda tecnica. Metti la lega, gli immobili certificati, e i requisiti di prova sul disegno, e fare in modo che la fonderia sostenga la sua raccomandazione rispetto al caso di carico. Quando sei pronto a valutare una parte, invia un disegno tramite il pagina dei contatti per un preventivo e un report di analisi DFM gratuito, i servizi pubblicizzati da questo sito.
