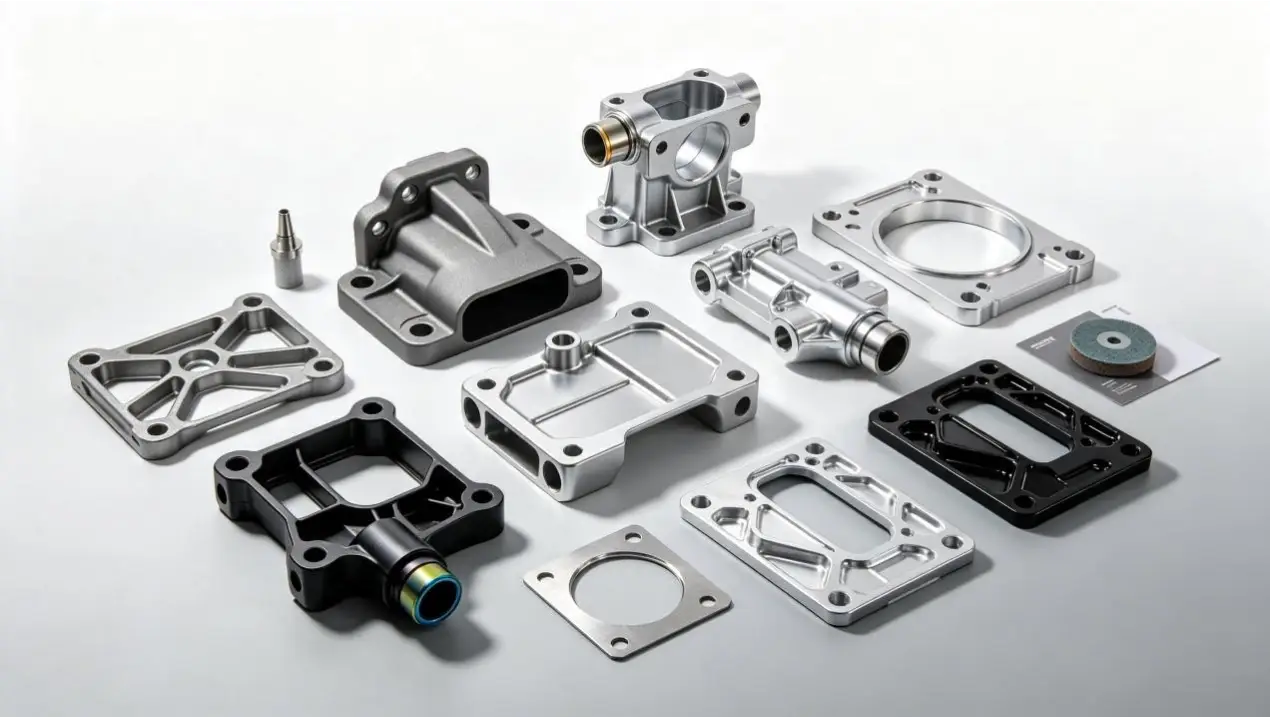

تؤثر قرارات التصميم على كل من تكلفة الأدوات وسعر الوحدة لأجزاء صب قوالب الألومنيوم المخصصة. جدران غير مستوية, يمكن أن تؤدي عمليات القطع الصعبة والتفاوتات الضيقة غير الضرورية إلى تغييرات إضافية في الآلات أو الأدوات بعد قطع القالب. يشرح هذا الدليل ما يجب التحقق منه قبل طلب عرض أسعار, ما هي المعلومات التي يجب إرسالها مع الرسم, وما يجب تأكيده في عرض الأسعار الذي ستعود إليه. تصميم قابل للتصنيع (سوق دبي المالي) تقوم المراجعة في هذه المرحلة بتحويل النتائج إلى تعديلات في الرسم بدلاً من مراجعات الأدوات.
المعلومات التي يجب أن يتضمنها طلب عرض الأسعار الخاص بك
يقوم المورد بتسعير ما يمكنه رؤيته. التفاصيل مفقودة من طلب عرض الأسعار (طلب عرض الأسعار) تصبح افتراضات في السعر, وتظهر الافتراضات لاحقًا على شكل أوامر تغيير أو نزاعات على النطاق. الهدف من حزمة RFQ الجيدة هو أن يقوم اثنان من الموردين الأكفاء بتقديم نفس الجزء.
| المعلومات المراد تضمينها | ما يجب تقديمه | لماذا يهم؟ |
|---|---|---|
| 2الرسم D والنموذج ثلاثي الأبعاد | مطابقة الملفات بنفس رقم المراجعة, بما في ذلك الأبعاد, التفاوتات ومتطلبات السطح. | يساعد الموردين على اقتباس نفس الشكل الهندسي وتحديد التناقضات قبل استخدام الأدوات. |
| معيار السبائك والمواد | سبائك المطلوبة, مثل ADC12 أو A380, ومعيار المواد المطبق أو المواصفات الداخلية. | يؤثر على تكلفة المواد, سلوك الصب ومتطلبات الإنتاج. |
| كمية الطلب والاستخدام السنوي | حجم الدفعة التجريبية, كميات الطلب المتوقعة والتنبؤات السنوية. | يساعد الموردين على تخطيط عدد التجويف والقدرة الإنتاجية. يعتمد اختيار الماكينة أيضًا على هندسة الأجزاء ومتطلبات الأدوات. |
| الأبعاد والمسندات الحرجة | أبعاد القبول الحرجة, التسامح الخاصة بهم والمسندات المرجعية. | يساعد على تحديد الآلات, متطلبات التثبيت والتفتيش. |
| الأسطح المصنعة ومستحضرات التجميل | تحديد الأسطح لتبقى كما هي, المناطق التي تتطلب التصنيع والأسطح المرئية مع متطلبات المظهر. | يوضح نطاق المعالجة, قيود علامة القاذف وإنهاء العمل. |
| التشطيب, الختم والتفتيش | الطلاء أو الطلاء المطلوب, متطلبات الختم, طرق الاختبار وتقارير التفتيش. | يسمح للموردين بتضمين التشطيب, الاختبار والتوثيق في الاقتباس. |
يساعد تقديم هذه التفاصيل الموردين على اقتباس نفس النطاق وإحداث اختلافات في السعر, متطلبات الأدوات والتفتيش أسهل للمقارنة.
سمك الجدار, المسودة والشيكات الزاوية
تبدأ العديد من مصبوبات قوالب الألومنيوم 2 ل 4 ملليمتر, لكن تعامل مع ذلك كمرجع للرسومات المبكرة, ليست قاعدة. النطاق العملي يعتمد على السبيكة, حجم الجزء, المسافة التي يجب أن يتدفق بها المعدن والآلة التي تحمل القالب. جمعية الصب يموت في أمريكا الشمالية (NADCA) تنشر إرشادات التصميم التي تطلب سمكًا موحدًا للجدار بدلاً من تسمية رقم لكل جزء (الأسئلة الشائعة حول تصميم قوالب NADCA). اقرأ تلك الصفحة كإرشادات عامة لاتخاذ القرارات المبكرة, وليس كدليل على أن أي هندسة محددة تكون جاهزة للإنتاج أو معتمدة تلقائيًا.

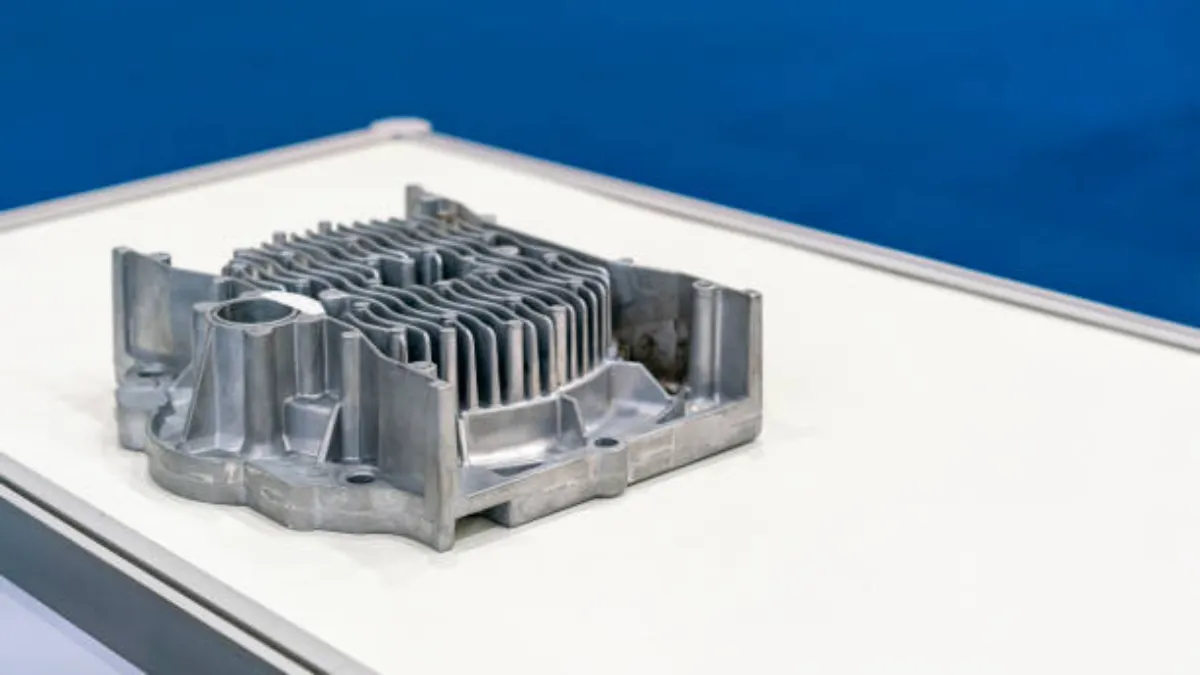

التوحيد يهم أكثر من الرقم نفسه. يتصلب الجزء الثقيل إلى جانب الجزء الرقيق بمعدل مختلف, ويظهر فرق الانكماش كعلامات بالوعة أو مسامية عند الانتقال. جوهر زعماء سميكة, الألواح المسطحة الضلعية بدلاً من سماكتها, وامزج كل تغيير في القسم مع أنصاف أقطار سخية.
يحدد سمك الجدار أيضًا ما إذا كان القالب سيمتلئ على الإطلاق. يؤدي القسم الرفيع جدًا بالنسبة لطول تدفقه إلى حدوث أخطاء في الزوايا البعيدة للجزء; قسم سميك جدًا يحبس المسامية في المنتصف. وهذا هو السبب في أن التعليق الأول للمورد في سوق دبي المالي غالبًا ما يكون عبارة عن مقترح قسم وليس مذكرة سعر.
تحتاج المسودة إلى نفس التفكير لكل ميزة. ينكمش القالب على قلبه عندما يبرد, لذا فإن الجدران الموازية لاتجاه الطرد تحتاج إلى استدقاق. الجدران الداخلية والخارجية, لا تشترك التجاويف العميقة والأسطح المزخرفة في زاوية دنيا واحدة, والقيمة المناسبة للجزء الخاص بك تأتي من تصميم القالب. الجدران المرسومة بدون مسودة ليست مستحيلة, ولكنها تتطلب ترتيبات طرد خاصة أو خطط ما بعد التصنيع التي يجب تقييمها كل حالة على حدة قبل أن يلتزم أي شخص بالصلب.
الزوايا الداخلية تريد شرائح لنفس السبب: فهي تساعد على تدفق المعدن حول الميزة وإزالة تركيز الضغط حيث تبدأ الشقوق. أخيراً, الجزء يترك القالب على دبابيس القاذف. ضع علامة واضحة على الوجوه التجميلية على الرسم, لأن موقع الدبوس قابل للتفاوض قبل قطع القالب ومكلف بعد ذلك.
الثقوب, المواضيع والتسامح الاحالة
يموت الصب أشكال الثقوب ضمن الحدود. عادة ما يتم صب الثقوب الصغيرة أو العميقة كميزات تجريبية ويتم الانتهاء منها عن طريق الحفر. عمق الثقب الأعمى مقيد أيضًا بالدبابيس الأساسية, والتي يجب أن تنجو من دورات الإنتاج المتكررة. إن استدعاء الثقب المحفور بعد الصب لا يكلف شيئًا على الرسم ويزيل مخاطر الأدوات الشائعة.
المواضيع لها ثلاث طرق منفصلة, ويجب أن يتم اقتباسها بشكل منفصل. عادة ما يتم استغلال الخيوط الداخلية بعد الصب, مما يبقي القالب بسيطًا ويمكن التنبؤ بجودة الخيط. تتناسب الإدخالات الملولبة مع المفاصل التي تشهد تجميعًا متكررًا أو تجلس في أقسام رقيقة من الجدار حيث تنفد قوة الخيط المنقر. تتطلب الخيوط الداخلية المصبوبة أو المشكلة ميزات خاصة للقالب, إضافة تكلفة الأدوات, ويرثون الجر على الأجنحة, لذا احتفظ بها للوظائف التي تحتاج حقًا إلى الخيط المصبوب.
التسامح يتبع نفس المنطق: تعيينهم حسب الوظيفة, ليس بالعادة. تسرد صفحات قدرة Bian Diecast تفاوتات المصبوب حتى ±0.004 بوصة (0.1 مم) وتفاوتات التصنيع باستخدام الحاسب الآلي تصل إلى ± 0.02 مم على الميزات المناسبة. تصف هذه الأرقام الدقة التي يمكن تحقيقها في الميزة الصحيحة, ليس وعدًا بأن كل بُعد في كل جزء سيحملهم. المكالمات الضيقة تنتمي إلى وجوه الختم, المسام والواجهات; كل شيء آخر يبقى عند الحدود العامة.
هناك سبب ثانٍ لإنفاق التفاوتات بعناية. كل مكالمة ضيقة تحتفظ بها هي بُعد يجب على شخص ما قياسه وتسجيله, على لاعبا أساسيا, في تقرير. الرسم الذي يحدد خمسة أبعاد حرجة يحصل على خمسة شيكات لكل قطعة. يؤدي الرسم الذي يشير إلى أربعين إلى إبطاء الخط ورفع سعر القطعة لأجزاء صب قوالب الألومنيوم المخصصة دون تغيير وظيفة واحدة.
تقويض وتكلفة الإجراءات الجانبية
لا تستطيع بعض الأشكال الهندسية الهروب من القالب في اتجاه السحب: النوافذ في الجدار الجانبي, ثقوب متقاطعة أو مقاطع داخلية. قد تحتاج هذه الميزات إلى نوى جانبية, ما بعد التصنيع أو إعادة التصميم, اعتمادًا على اتجاه الإخراج ووظيفة الميزة. الاختيار بين هذه الطرق الثلاثة هو عبارة عن محادثة حول الأدوات, وهو ينتمي إلى ما قبل الأمر وليس بعده.
يضيف كل إجراء جانبي تكلفة الأدوات, يضيف عنصر صيانة ويضيف مسار الفلاش, لذلك ينبغي أن تأخذ مكانها من جانبها. إعادة رسم بدرجة واحدة, أحيانًا يؤدي خط الفراق المنقول أو الامتياز التجميلي إلى حذف الخط بالكامل. عندما يبقى العمل الجانبي, اطلب من المورد تسعيره بشكل واضح في تقرير سوق دبي المالي, بجوار بديل إعادة التصميم. المقارنة هي التي تجعل القرار عقلانيا وليس اعتياديا.
الإجراءات الجانبية تعيش داخل القالب, لذلك تظهر تكلفتها الحقيقية في تصميم الأداة. دليلنا ل أداة ويموت صنع يشرح كيفية بناء القالب ولماذا يؤدي تحريك ميزة ما حول خط الفراق إلى تغيير الفاتورة.
قائمة مراجعة سوق دبي المالي للمشترين قبل عرض الأسعار
سجل الرسم الخاص بك مقابل الجدول أدناه قبل طلب عرض الأسعار التالي. إذا كان الجزء الخاص بك عبارة عن غلاف إضاءة مصبوب, ملكنا دليل سوق دبي المالي للمساكن الخفيفة يغطي الزعانف, إغلاق الأسطح وخطوط الفراق لتلك العائلة بعمق أكبر.
| تحقق من العنصر | خطأ شائع | ما يجب القيام به قبل الاقتباس |
|---|---|---|
| الرسومات والنماذج | 2تختلف الملفات D و3D حول المراجعة | إرسال الملفات المطابقة تحت رقم مراجعة واحد |
| سبيكة وحجم | السبائك أو الاستخدام السنوي بقي غير مذكور | اذكر معيار السبائك, حجم النسخة التجريبية والاستخدام السنوي |
| الجدران | أقسام سميكة بجانب أقسام رقيقة | حافظ على الجدران متساوية; المناطق الثقيلة الأساسية أو الضلع |
| مسودة | زاوية واحدة مفترضة لكل سطح | أضف مسودة لكل سطح; مراجعة الوجوه العميقة والمحكمه |
| زوايا | زوايا داخلية حادة | حواف داخلية فيليه للمساعدة في التدفق وإطالة عمر التعب |
| الثقوب والخيوط | يتم صب الخيوط الداخلية الحاملة بشكل افتراضي | تم حفر الخطة, استغلالها أو إدراج المسارات بشكل صريح |
| التسامح | مكالمات ضيقة على الوجوه غير الوظيفية | التسامح حسب الوظيفة; وضع علامة على الأبعاد والمسندات الحرجة |
| يضعف | النوافذ الجانبية مرسومة بدون مراجعة | تأكيد النواة الجانبية, خيار التصنيع أو إعادة التصميم مبكرًا |
الصفوف التي تفشل فيها ليست حالات فقدان للأهلية; إنها الأسئلة التي يجب إرسالها مع طلب عرض الأسعار بدلاً من انتظار المورد ليطرحها عليهم. أرسل هندستك من خلال موقعنا طلب الاقتباس ويعود عرض الأسعار مع إرفاق مراجعة مجانية لسوق دبي المالي. تسرد صفحتنا الرئيسية عروض الأسعار في 2 أيام وتقارير سوق دبي المالي في 3 أيام.
ما يجب تأكيده في عرض أسعار المورد
الاقتباس القابل للاستخدام ينص على افتراضاته الخاصة. قبل مقارنة الأرقام, تأكد من أن الاقتباس يشير إلى السبائك المفترضة, فئة الآلة وعدد التجويف المقترح, ويتساءل التصميم عن الرسم الخاص بك الذي تركه مفتوحًا. السعر المبني على افتراضات مخفية ليس سعرًا; إنها نقطة البداية.
ثم اقرأ نطاق المعالجة سطرًا تلو الآخر. الوجوه التي يتم تشكيلها, التي التسامح, وحيث تقع الحدود المصبوبة. اطلب من المورد وضع علامة على العناصر التي لم يتم تأكيدها بعد. الإجابة الصادقة في مرحلة الاقتباس هي في بعض الأحيان أنه يجب الاتفاق على مخطط المسند قبل الالتزام بالتسامح.
اسأل ماذا يحدث بعد أخذ العينة الأولى. تعد تصحيحات الأدوات جزءًا طبيعيًا من تطوير قوالب الصب. نقاط المقارنة هي من يدفع ثمنها, مدى سرعة تحولهم, وما يغطيه دفع الأدوات, بما في ذلك عمر اللقطة وشروط الصيانة. اسأل بشكل منفصل من يملك القالب إذا تحرك الإنتاج. تختلف هذه المصطلحات بين الاقتباسات أكثر مما تختلف في أرقام العناوين الرئيسية.
المهلة الزمنية تنتمي إلى نفس المقارنة. يسرد موقعنا الأدوات الداخلية المضمنة 35 ل 45 أيام مع تشغيل الإنتاج 20 ل 25 بعد أيام من الموافقة. اكتب ما يقتبسه كل مورد لنفس المعالم, لأن سعر القطعة المنخفض المرتبط بالأدوات البطيئة لا يزال من الممكن أن يفوتك فتحة الإطلاق.
أسئلة يطرحها المشترون قبل عرض الأسعار
ما هو سمك الجدار الذي يعمل بشكل أفضل مع أجزاء صب الألومنيوم المخصصة?
البدء من التوحيد, ليس رقما مستهدفا. العديد من مصبوبات الألومنيوم تقع بالقرب 2 ل 4 ملليمتر, لكن النطاق العملي يعتمد على السبائك, حجم الجزء, مسافة التدفق والآلة. تطلب إرشادات NADCA وجود جدران متساوية بدلاً من القيمة الثابتة, وتؤكد مراجعة سوق دبي المالي الخاصة بموردك تصميم القسم المناسب لهندستك.
ما مقدار بدل المعالجة الذي يجب أن أتركه على الأسطح المصبوبة؟?
لا يوجد رقم عالمي آمن. يعتمد البدل على الوجوه التي سيتم تشكيلها, كيف يتشوه الجزء بعد القذف, استراتيجية التثبيت والتسامح الذي تحتاج إلى الاحتفاظ به. قم بتمييز الوجوه المُشكَّلة آليًا على الرسم وتأكد من المخزون مع مهندسي الموردين في مرحلة عرض الأسعار.
يمكن أن يؤدي الصب إلى إنتاج خيوط مباشرة في الجزء?
يمكن, مع المقايضات للمقارنة. عادة ما يتم صب الخيوط الخارجية, بينما يتم عادةً النقر على الخيوط الداخلية بعد الصب أو التعامل معها بإدخالات ملولبة للتجميع المتكرر. تحتاج الخيوط الداخلية المصبوبة إلى ميزات قالب خاصة وترث المسودة على الأجنحة, لذا اختر الطريق حسب الوظيفة.
هل تؤدي مراجعة سوق دبي المالي للتسعير المسبق إلى إبطاء المشروع؟?
فهو يقوم بتحميل الأسئلة التي قد تصل بطريقة أخرى كتصحيحات للأدوات. يسرد موقعنا عروض الأسعار في 2 أيام وتقارير سوق دبي المالي في 3 أيام, لذا فإن المراجعة تتم جنبًا إلى جنب مع الأسعار وليس قبلها. التغييرات التي يتم إجراؤها على الورق هي تعديلات على الرسم; التغييرات بعد قطع القالب تحمل وقت ورسوم الأدوات.
الأفكار النهائية
لا يمكن لعمل سوق دبي المالي قبل عرض الأسعار أن يعد بقالب لا يحتاج إلى تعديل أبدًا, ولا ينبغي بيعها بهذه الطريقة. ما يفعله هو إزالة المفاجآت الباهظة الثمن التي تظهر بالفعل في الشكل الهندسي. حتى الجدران, مشروع متعمد, الميزات المترابطة التي تم اختيارها عن طريق المسار والتفاوتات المعينة بواسطة الوظيفة، تحذف كل منها حلقة مراجعة واحدة. والباقي هو المعلومات: إرسال الملفات المطابقة, الكميات والبيانات, ثم اقرأ الاقتباس للافتراضات التي ينص عليها.

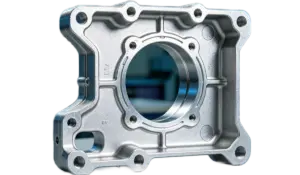

إذا كان طلب عرض الأسعار التالي الخاص بك يتضمن أجزاء صب قوالب الألومنيوم المخصصة, إرسال الرسم من خلال موقعنا صفحة الاتصال مع القائمة المرجعية المرفقة أعلاه. يمكنك أيضًا مراجعة موقعنا الخدمات الأساسية أو البدء من بيان دييكاست الصفحة الرئيسية لمعرفة كيفية الأدوات, تتلاءم قدرات الصب والتصنيع معًا.
